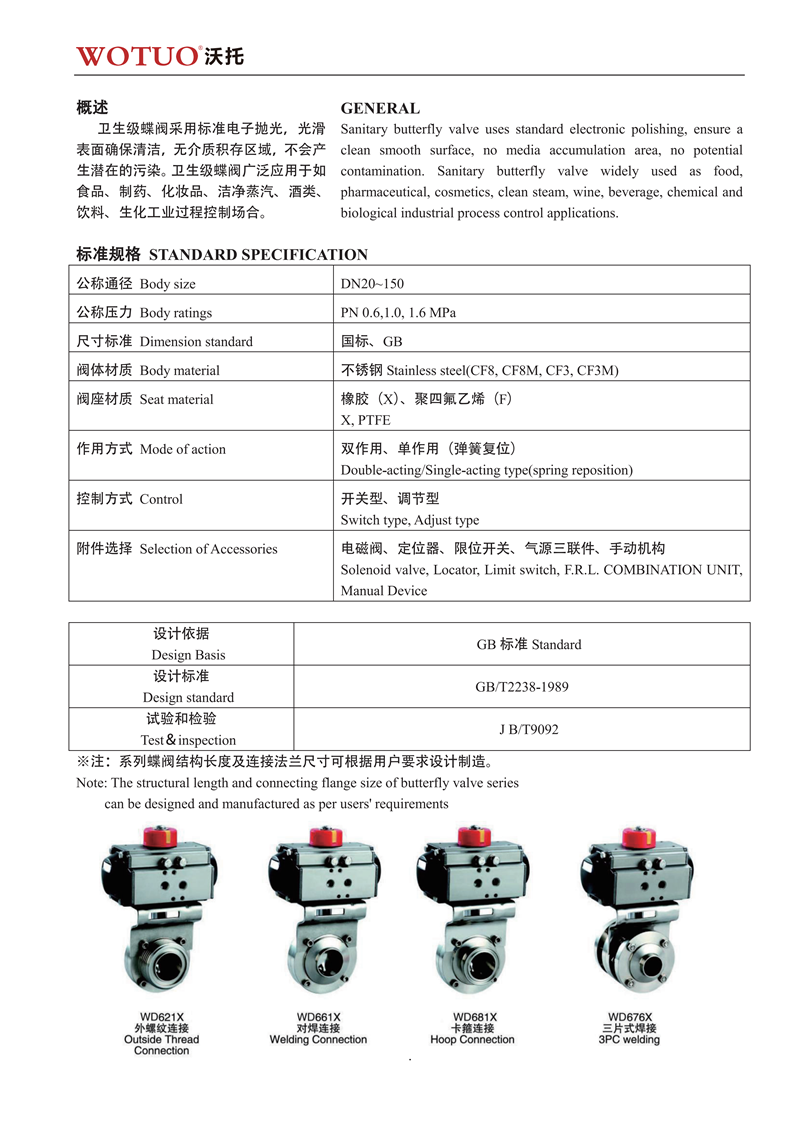

D681F卫生级快装气动蝶阀说明书
发布时间：2026-04-24 点击次数：1次
卫生级快装气动蝶阀是专为食品、制药、化妆品及生化工业等高卫生标准场景设计的阀门设备，卫生级快装气动蝶阀核心优势在于快速拆装、智能控制与高洁净性能，能够满足现代化生产线对效率、安全与可靠性的严苛要求。
一、卫生级快装气动蝶阀核心特性解析

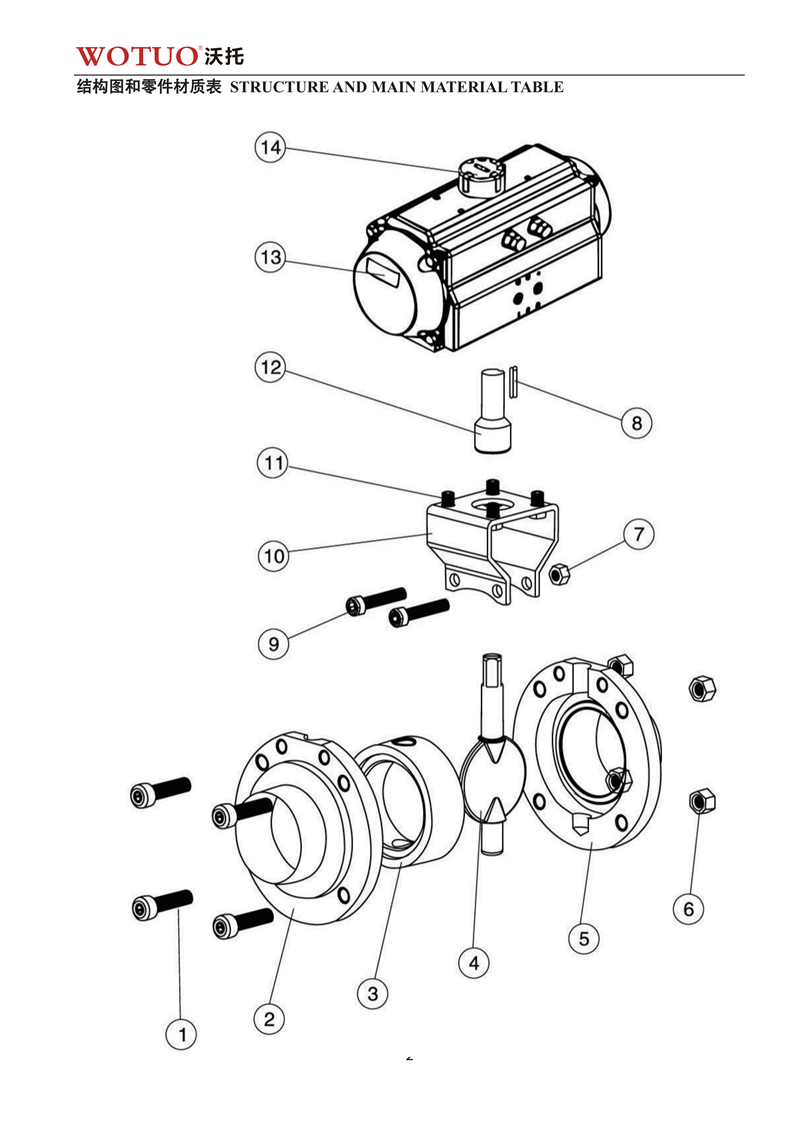

卫生级快装气动蝶阀结构创新
快装式连接：采用卡箍或快装接头设计，无需复杂工具即可实现阀门与管道的快速连接与拆卸，显著缩短安装与维护时间，减少停机损失。
轻量化设计：阀体采用高强度不锈钢材质，结构紧凑、重量轻，便于集成到自动化生产线中，同时降低运输与安装成本。
无死角流道：阀腔内壁经电子抛光处理，表面粗糙度≤0.8μm，消除介质残留区域，防止微生物滋生，符合EHEDG认证标准。

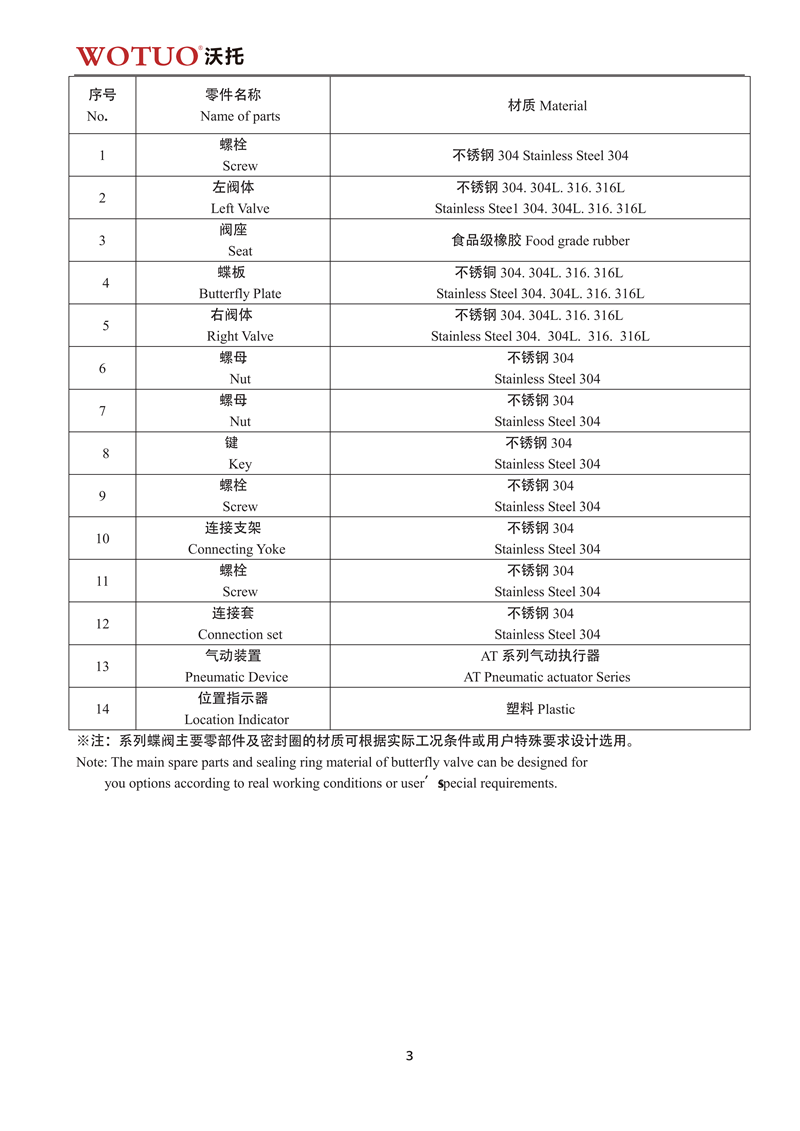

卫生级快装气动蝶阀材质与密封
主体材质：优先选用316L不锈钢，耐氯化物腐蚀，适用于含氯介质或酸性环境；次选304不锈钢，满足一般卫生需求。
密封材料：采用食品级硅胶、EPDM或PTFE，耐老化、耐腐蚀，符合FDA、USP Class VI等认证，确保长期密封性能。
软密封结构：阀板与阀座通过弹性变形实现双向零泄漏，适应正反向压力工况，气体试验泄漏率为零。
性能优势
启闭迅速：气动执行器驱动阀板在0.5秒内完成90°启闭，操作力矩比传统阀门降低30%，实现高频次快速控制。

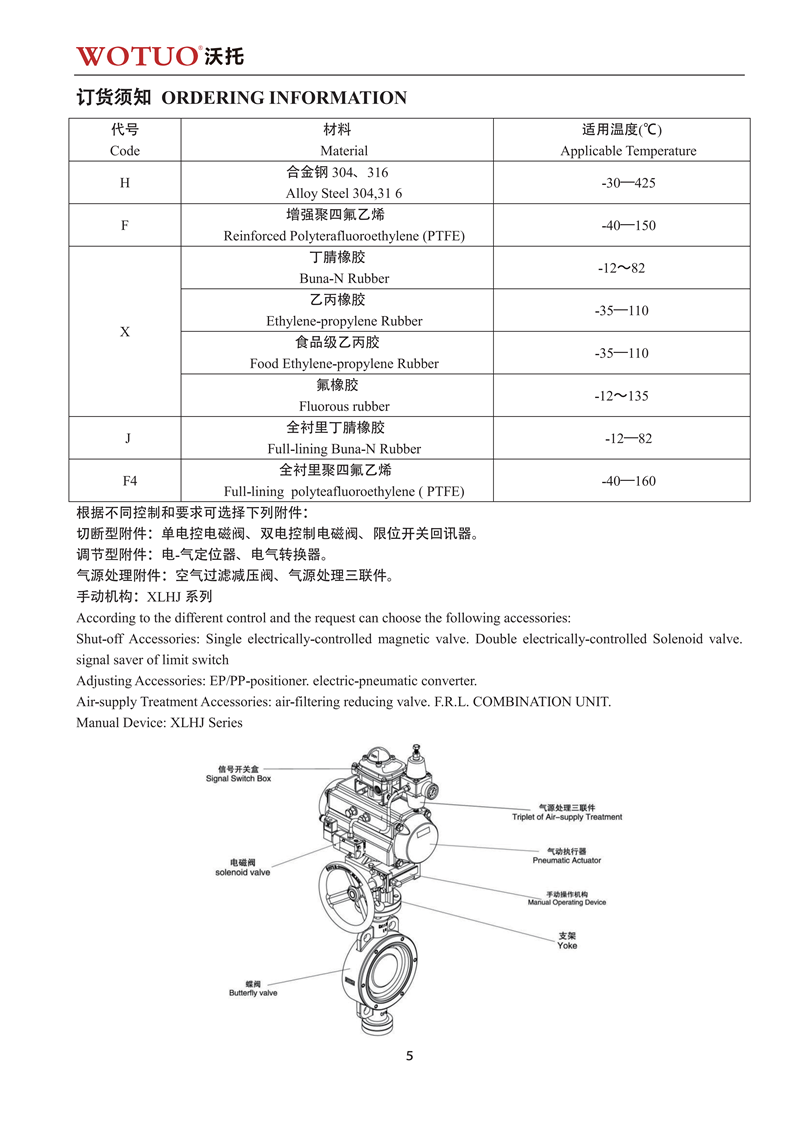

智能控制：支持4-20mA信号调节或开关信号控制，可与DCS、PLC等自动化系统无缝对接，实现远程监控与故障诊断。
节能高效：气动执行器采用双作用或单作用设计，能耗低、响应快，且无电磁干扰，适用于防爆环境。
二、卫生级快装气动蝶阀典型应用场景
食品行业
乳制品生产：用于牛奶、酸奶等产品的输送管道，防止微生物污染，确保产品卫生质量。
饮料灌装：控制糖浆、碳酸饮料等高粘度介质的流量，实现精准灌装，避免液体残留。
啤酒酿造：在麦芽汁输送、发酵罐进出料等环节实现无菌控制，保障啤酒风味稳定性。
制药行业
洁净蒸汽系统：用于CIP（就地清洗）和SIP（就地灭菌）流程，耐受130℃高温蒸汽，确保管道无菌状态。
生物反应器：调节培养基、缓冲液等介质的流量，避免交叉污染，符合GMP规范。
无菌制剂生产：满足ASME BPE表面处理等级，确保无颗粒脱落，适用于注射剂、眼药水等高风险产品。
化妆品与生化工业
高纯度介质输送：如护肤品原料、酶制剂等，防止金属离子析出，保障产品活性与稳定性。
发酵工艺控制：在微生物培养、产物分离等环节实现精准流量调节，提升反应效率与产物纯度。
三、卫生级快装气动蝶阀选型关键要素
流体特性
介质类型：根据流体性质（如酸性、碱性、含颗粒等）选择耐腐蚀材质与密封材料。
温度与压力：适用温度范围-10℃至120℃，公称压力1.6MPa，需根据工况选择合适规格。
流量需求：根据管道直径与流量计算Cv值，确保阀门开度满足工艺要求。
认证与标准
北美市场：需通过3-A SSI认证（乳制品设备专用）。
欧盟市场：需符合EHEDG认证（卫生工程设计）和EC 1935-2004标准。
生物制药：需满足ASME BPE表面处理等级，确保无颗粒脱落。
驱动方式
高频操作（>30次/日）：选用气动执行器（响应时间<0.5秒），如双作用气动快装蝶阀。
精准调节（开度误差<1%）：选用电动执行器（支持4-20mA信号），如智能电动卫生级蝶阀。
防爆环境：优先选择气动驱动，避免电动执行器产生的电火花风险。

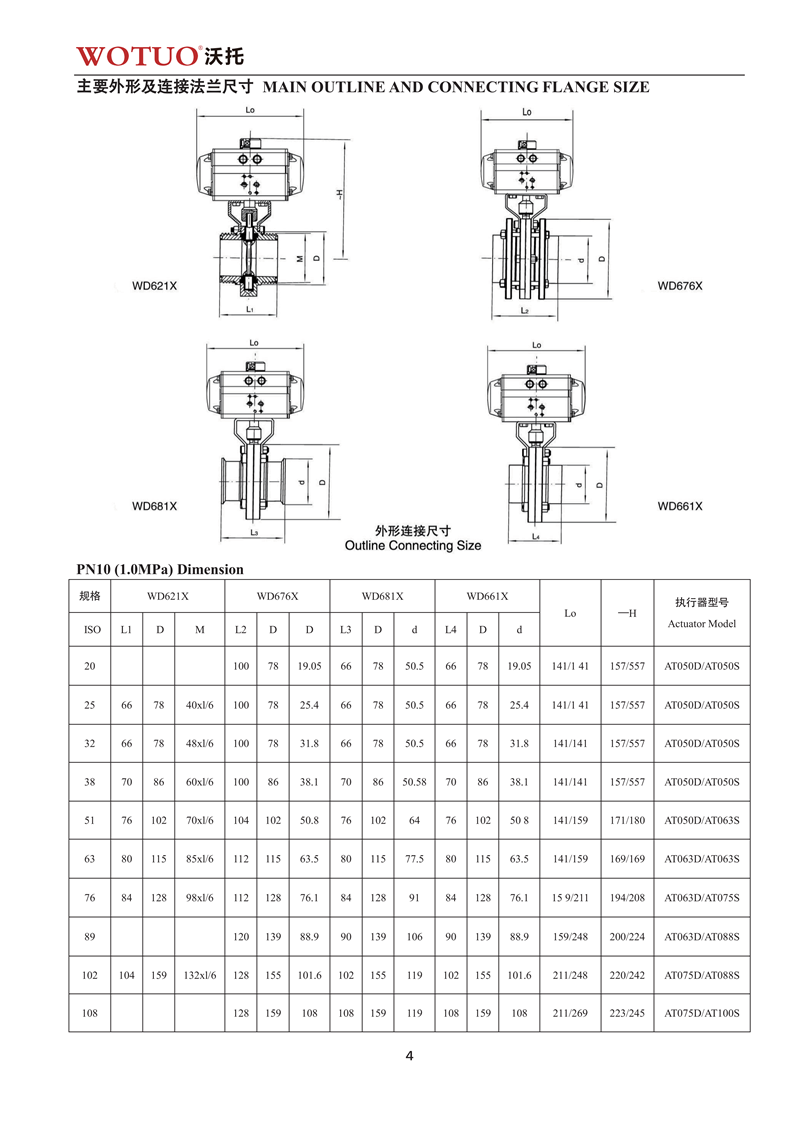

尺寸与连接
公称通径：覆盖DN15～DN200，需根据管道尺寸选择对应规格。
连接方式：快装式连接适用于空间受限的管道，支持快速拆装；焊接连接适用于高压或特殊介质。
四、卫生级快装气动蝶阀市场趋势与产品推荐
智能化升级
物联网集成：支持实时数据传输的智能蝶阀，可远程监控开度、温度、压力等参数，实现预测性维护。
AI优化控制：通过机器学习算法分析历史数据，自动调整阀门开度，优化工艺流程，降低能耗。
