电动卡箍式蝶阀使用安装说明书
发布时间:2023-08-15   点击次数:66次

目前,电动卡箍式蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的电动卡箍式蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。电动卡箍式蝶阀由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。

电动卡箍式蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。电动卡箍式蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

一、电动卡箍式蝶阀特点

1.设计新颖、合理、结构独特,重量轻,启闭迅速。

2.操作力矩小,操作方便,省力灵巧。

3.可以任何位置安装,维修方便。

4.密封材料耐老化、耐腐蚀,使用寿命长等特点。

5.电动卡箍式蝶阀用于硫磺制酸系统中的焚硫、转化、干吸工段,是硫磺制酸装置用阀的首选品牌,被广大用户认为是:密封性能好,运转轻,副腐蚀,耐高温,操作方便、灵活、使用安全可靠的蝶阀,得到了大量推广使用。

6.电动卡箍式蝶阀还广泛用于:化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。

二、电动卡箍式蝶阀执行标准

设计标准

GB/T2238-1989

法兰连接尺寸

GB/T9113.1-2000;GB/T9115.1-2000;JB78

结构长度

GB/T12221-1989

压力试验

GB/T13927-1992;JB/T9092-1999

三、电动卡箍式蝶阀用途电动卡箍式蝶阀说明书,电动卡箍式蝶阀使用安装说明书

1.在阀门全开,全关的位置有锁孔,防止非工作人员操作。

2.寿命长,开关迅速,启闭灵活更安全,更可靠。

3.可以满足计算机远距离的操作。

电动卡箍式蝶阀主要用于硫酸行业中气体管路,炉前鼓风机出入口,接力风机出入口,电除雾串联及联通阀,S02主鼓风机出入口,转化器调节,预热器出入口等调节和截止气量使用。

4.电动卡箍式蝶阀用于硫磺制酸系统中的焚硫、转化、干吸工段,是硫磺制酸装置用阀的首选品牌,被广大用户认为是:密封性能好,运转轻,副腐蚀,耐高温,操作方便、灵活、使用安全可靠的蝶阀,得到了大量推广使用。

5.电动卡箍式蝶阀还广泛用于:化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。

四、电动卡箍式蝶阀执行机构特点

1.功能强劲:智能型、调节型、开关式。

2.体积小巧:体积仅相当于同类产品的35%左右。

3.使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。

4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。

5.智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。 也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。

五、电动卡箍式蝶阀的主要技术参数

公称通径

DNmm

15150

公称压力

PNMPa

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、蒸气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

连接方式

快装式、卡箍式、外螺纹、焊接式等

六、电动卡箍式蝶阀的主要零件材质

零件名称

材料

阀体

304316316L

蝶板

304316316L

密封圈

硅橡胶、氟橡胶、聚四氟

阀杆

304316316L

填料

硅橡胶、氟橡胶、聚四氟

七、电动卡箍式蝶阀的密封材料选用和适用温度

材料品种

聚四氟乙烯

硅橡胶

氟橡胶

天然橡胶

尼龙

英语简称

PTFE

SI

VITON

NR

PA

型号代号

FXCJC

XDJD

XEJE

X1

N

耐最高温度

232

250

204

85

93

耐最低温度

-268

-70

-23

-20

-73

适用工作温度

-30~+150

-70~+150

-23~+150

-20~+85

-30~+93

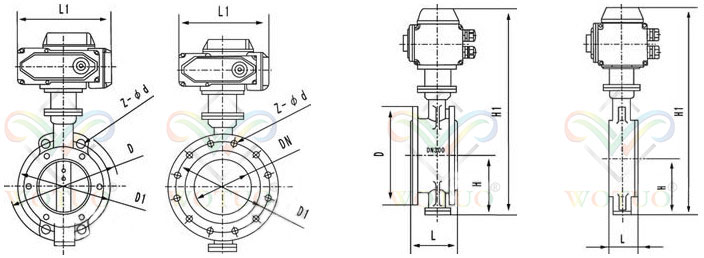

八、电动卡箍式蝶阀的外形尺寸

规格 ISO

A

B

D

L

H

Kg

20

50

78

19.05

130

82

1.2

25

50

78

25.4

130

82

1.2

32

50

78

31.8

130

82

1.05

38

50

86

38.1

130

86

1.2

51

52

102

50.8

140

96

1.7

63

56

115

63.5

150

103

2.1

76

56

128

76.1

150

110

2.4

89

60

139

88.9

170

116

2.7

102

64

154

101.6

170

122

3.05

108

64

159

108

170

126

3.15

133

80

138

133

190

138

5.2

159

90

215

159

190

153

9.2

九丶订货须知

订货时请填写《规格书》或注明以下内容:

1.若订货钱还未选定型号,请向我们提供你的使用参数:

1)公称通径、额定流量系数KV

2)流体性质(包括公称压力、温度、粘度或酸碱性)。

3)信号压力及电源。

4)流量特性。

5)阀的开关形式。

6)阀体和各部件材料。

7)是否带附件,说明附件型号,以便我们为您正确选型。

2.若已经有设计单位选定我公司的产品型号,请按型号直接像我公司销售部订购。

3.当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
