一、天然气截止阀用途和性能规范
本截止阀使用于城市燃气，液氨，液化气等管道,也使用于炼油厂,石油化工厂,火力发电厂的冷却系统,作为控制介质截止的启闭装置。
二、天然气截止阀操作原理和结构说明
1、手轮顺时针方向转时 ,阀杆向下移动,阀瓣下降使密封面密合 ,将通路切断.逆转时则开启,阀杆提到最高点上密封起作用。
2、本截止阀增加了一个上密封.在截止阀开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用，并可带压更换复合软成形填料。
3、本截止阀采用 PTFE（F）或巴氏合金（B）制品作密封面,填料为复合软成形填料（PTFE+丁晴橡胶+弹簧）,上密封也为软材质,密封性能较好.
三、天然气截止阀特点说明
1.开关轻松，密封性能好。

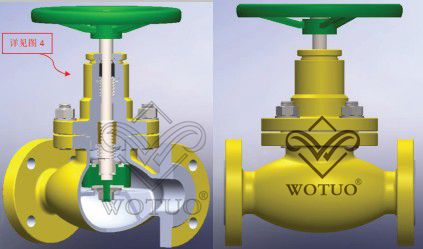

2. 阀杆填料自动密封：填料采用（ PTFE+丁晴橡胶）复合软成形填料，下增加弹簧自动补偿，利用管道压力产生自动密封，密封填料磨损弹簧自动补偿。（详见图 4）
3.密封填料损坏—带压更换填料。（手轮逆时针方向转到顶点，上密封产生密封，拿下手轮，松开填料室，拿下填料室，更换复合软成形填料（ 13号）（PTFE+丁晴橡胶 +弹簧）。
4．阀杆耐磨攻能：填料室增加 PTFE（14号），使阀杆不会和填料室摩擦，增强阀杆使用寿命。
5．开启时将阀杆提到最高点,令填料与上密封同时起密封作用. 关闭时关闭力不要过大,以免破坏密封面. 四、天然气截止阀密封材料特点说明
|
聚四氟乙烯 PTFE 代号：（F） |
巴氏合金代号：（B） |
|
优点：耐温（ -196~120℃），耐腐：耐强酸强碱、水和各种有机溶剂。无毒害/不粘附/高润滑/耐气候机械性质较软，有“塑料王”之称。 |
特点：因其呈白色，又称白合金，低硬度轴转动的材料。熔点：固相点温度为 240℃，液相点温度为 370℃，最高使用温度不得超过 100℃，摩擦系数在有油时为 0.005，无油时为 0.28。 |

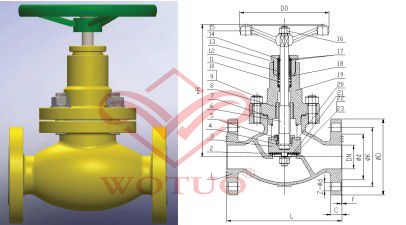

五、天然气截止阀外形图、剖面图
六．天然气截止阀性能规范
|
|
强度试验压力 Mpa |
空气密封试验压力 Mpa |
低压密封试验（Mpa) |
适用介质 |
|
1．6/2.5 |
3.75 |
2.75 |
0.3 |
液化气、天然气，液氨等非腐蚀性介质。 |
|
4.0 |
6.0 |
4.4 |
0.3 |
|
|
10K/150LB |
3.0 |
2.2 |
0.3 |
|
|
20K/300LB |
7.5 |
5.5 |
0.3 |
|
|
使用温度℃ (-80～120℃) |
||||
七、天然气截止阀尺寸和连接尺寸PN1.6/2.5Mpa（参见图1）
|
口径/压力 |
天然气截止阀主要连接尺寸 |
|||||||||
|
DN |
NPS |
L |
ΦD |
ΦK |
Φd |
C |
f |
z-Φd |
H |
ΦD0 |
|
mm |
(in) |
(mm) |
(mm) |
（mm） |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
|
15 |
1/2〞 |
130 |
95 |
65 |
45 |
16 |
2 |
4-*14 |
207 |
120 |
|
20 |
3/4〞 |
150 |
105 |
75 |
55 |
16 |
2 |
4-*14 |
217 |
120 |
|
25 |
1〞 |
160 |
115 |
85 |
65 |
16 |
2 |
4-*14 |
219 |
120 |
|
32 |
1¼〞 |
190 |
140 |
100 |
75 |
18 |
2 |
4-*18 |
280 |
160 |
|
40 |
1½〞 |
200 |
150 |
110 |
85 |
18 |
3 |
4-*18 |
330 |
200 |
|
50 |
2〞 |
230 |
165 |
125 |
100 |
20 |
3 |
4-*18 |
350 |
240 |
|
65 |
2½〞 |
290 |
180 |
145 |
120 |
22 |
3 |
8-*18 |
400 |
280 |
|
80 |
3〞 |
310 |
195 |
160 |
135 |
22 |
3 |
8-*18 |
430 |
320 |
|
100 |
4〞 |
350 |
240 |
190 |
160 |
24 |
3 |
8-*23 |
465 |
360 |
|
125 |
5〞 |
400 |
270 |
220 |
188 |
28 |
3 |
8-*25 |
558 |
400 |
|
150 |
6〞 |
480 |
300 |
250 |
218 |
30 |
3 |
8-*25 |
611 |
400 |
|
200 |
8〞 |
600 |
360 |
310 |
278 |
34 |
3 |
12-*25 |
710 |
450 |
八、天然气截止阀零部件材料
|
序号 |
零件名称 |
材料 |
序号 |
零件名称 |
材料 |
|
1 |
阀盖 |
碳素钢WCB |
13 |
填料室 |
25# |
|
2 |
密封圈 |
1010尼龙/PTFE |
14 |
耐磨圈 |
1010尼龙 |
|
3 |
阀瓣 |
20Cr13/A105（电镀镍磷） |
15 |
手轮 |
WCB |
|
4 |
对开环 |
25# |
16 |
六角螺母 |
A197-B7 |
|
5 |
阀瓣盖 |
45# |
17 |
O型圈 |
丁晴橡胶 |
|
6 |
阀杆 |
20Cr13 |
18 |
垫片 |
1010尼龙 |
|
7 |
垫片 |
PTEF |
19 |
阀盖 |
A105 |
|
8 |
阀杆螺母 |
QT400-18 |
20 |
上密封圈 |
1010尼龙/PTEF |
|
9 |
六角螺柱 |
A193-B7 |
21 |
阀瓣压片 |
25# |
|
10 |
六角螺母 |
A194-2H |
22 |
六角螺母 |
A104-2H |
|
11 |
弹簧 |
F304 |
23 |
弹性垫片 |
45# |
|
12 |
复合填料 |
F4+丁晴橡胶 |
13 |
填料室 |
25# |
九、天然气截止阀可能发生的故障及其解决方案
|
部件 |
图像 |
原因 |
消除方法 |
|
阀盖连接处泄漏 |
|
1．螺栓未拧紧或松紧不均匀; 2．法兰密封有损伤或夹有污物; 2.垫片失效 |
1、均匀拧紧螺栓; 2、修整密封面或清除污物; 3、更换垫片. |
|
填料处泄漏 |
|
1、填料未压紧; 2、填料失效. |
1、将填料压盖均匀压紧; 2、更换复合软成形填料检修. |
|
密封面泄漏 |
|
1、密封面间夹有污物; 2、密封面有损伤. |
1、清除干净; 2、修整填料体密封面或更换 PTFE密封垫. |
|
阀杆转动不灵活 |
|
1、丁晴橡胶+弹簧损坏（1）点; 2、阀杆与阀杆螺母的螺纹有损伤或积有污物. |
1、更换丁晴橡胶+弹簧/PTFE填料. 2、拆开修整或清除污物. |
十、天然气截止阀的使用保管注意事项
1、截止阀在日常保管时应将对各个通路用塞子或封盖封闭,存放在干燥通风的室内,长期存放应经常检
2、查,消除污垢,并在加工面上涂防锈油防止锈蚀.
3、安装前应将本阀清洗干净,将各螺丝连接处拧紧 . 本阀可安装在任何工作位置 ,但应便于操作和维修
4、本阀只能单向截断 ,安装时必需注意截止阀流向道标志,并将要保护本阀的各部件的清洁防止锈蚀.
5、订货须注明法兰密封形式.
6、必需正确使用本阀 ,如不按照本公司的使用说明,造成的损坏责任一切自负.
7、使用前请仔细阅读本说明书.
