一、气动管路用阀门

气动管路是指所气动单元组合仪表的气源回路、测量回路、调节回路以及电动单元组合仪表中气动调节阀控制回路及其所需气源部分。仪表用阀多采用截止阀和球阀。这类阀的作用是切断或导通气动管路通道。这类阀的特点是密封性能好，外型小巧美观，结构简单，价格便宜。

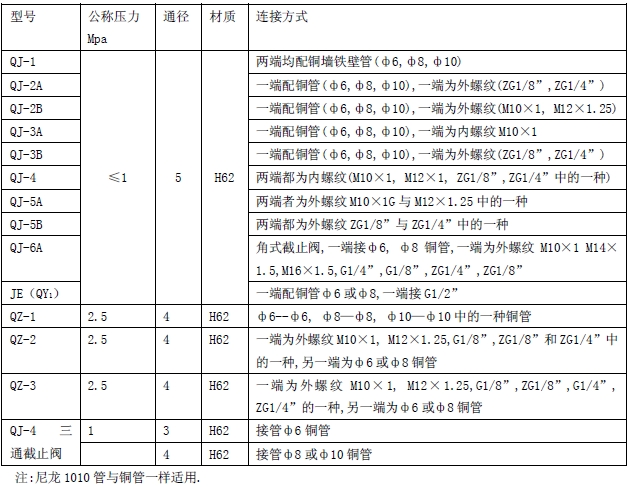

这类阀门也可以作为气源的取压阀、排污阀和放空阀。在大多数场合，它作为每个气动仪表（含调节阀）气源的二通阀，安装在从气源总管下来的支管（为DN15 即1/2”镀锌焊接钢管）与铜管（ф6×1）连接处。

注:尼龙1010管与铜管一样适用.

二、仪表测量管路用阀门

这类阀门是仪表安装专业使用量最大的阀门，它包括全部取源用的根部阀和切断阀，配合差压变送器、压力变送器的排污阀、放气阀和放空阀，气源部分的放空阀，分析系统用阀，蒸汽伴热系统用阀等等。为满足不同工艺介质的要求，对阀门的公称压力、适用温度管路连接方式、耐腐蚀性能德行都有不同的要求。常用的80余种阀门。

球阀也广泛应用于仪表检测回路。仪表使用的球阀还有以下特点：

①采用了全密封形式，用优质高强度聚四氟乙烯充填内腔与球体整个窨，使阀门经清洗后无滞留物，从而保证了仪表稳定可靠的性能。

②密封口处增添了调节机构，保证球阀无论在正压或负压工况下密封均无汇漏。独特的金属卡环，使阀门在真空系统中工作填料不会滑入阀口。

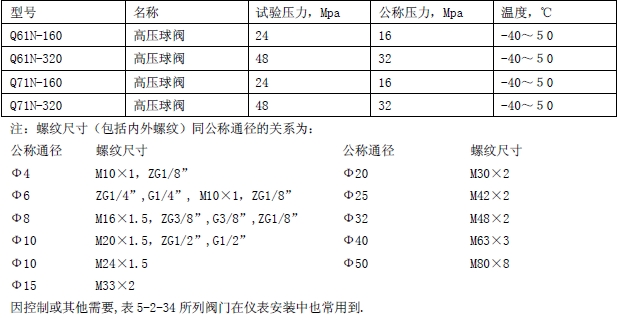

③结构紧凑，外型美观和谐，价格低廉。球队阀的结构形式有直通、角式、三通、排气、多位二通切换等，除仪表检测回路外，还广泛使用于实验室、液压、气动管道。仪1表测量管路用球阀主要产品型号

注：螺纹尺寸（包括内外螺纹）同公称通径的关系为：

因控制或其他需要所列阀门在仪表安装中也常用到.
