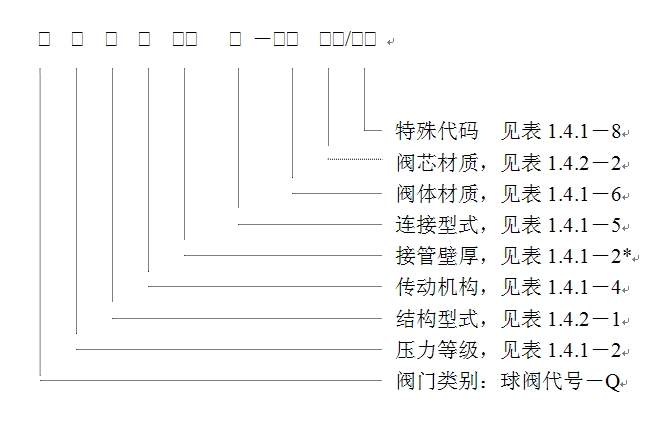

美标球阀型号通常应表示美标球阀类型、美标球阀驱动方式、美标球阀连接形式、美标球阀结构特点、美标球阀公称压力、美标球阀密封面材料、美标球阀阀体材料七单元来表示。
美标球阀型号无论国内还是国外都没有标准规定的，各大设计院、工程公司、大型阀门企业都有一套自己的美标球阀型号表示方法。为此本公司结合国际编制标准融合公司美标球阀制造产品进行细分整合，为使用工业管道正确选型及对美标球阀有更多的认识。以下为本公司最新美标球阀型号编制方法的最新说明，如有不解请联系沃托阀门技术工程师为您讲解。
注*：只有“连接型式”中为BW时才有此项
①美标球阀类别代号：
②美标球阀压力等级代号：
|
代号 |
压力等级 |
应用垫片 |
应用螺栓/螺母 |
|
|
|
PN(公制) |
CL(磅制) |
（最低要求） |
（最低要求） |
|
1 |
1.0 |
|
石棉垫片 |
35#/25#；35CrMoA/35# |
|
1a |
1.0 |
|
石棉垫片 |
35#/25#；35CrMoA/35# |
|
2 |
2.0 |
150 |
石棉垫片,缠绕垫片 |
35#/25#；35CrMoA/35# |
|
2a |
1.6 |
|
石棉垫片,缠绕垫片 |
35#/25#；35CrMoA/35# |
|
3 |
5.0 |
300 |
缠绕垫片 |
35CrMoA/35#；25Cr2MoVA/35CrMo； |
|
|
|
|
|
0Cr18Ni9/0Cr18Ni9 |
|
3a |
2.5 |
|
缠绕垫片 |
35CrMoA/35#；25Cr2MoVA/35CrMo； |
|
|
|
|
|
0Cr18Ni9/0Cr18Ni9 |
|
4 |
6.8 |
400 |
缠绕垫片 |
35CrMoA/35#；25Cr2MoVA/35CrMo； |
|
|
|
|
|
0Cr18Ni9/0Cr18Ni9 |
|
4a |
4.0 |
|
缠绕垫片 |
35CrMoA/35#；25Cr2MoVA/35CrMo； |
|
|
(MF) |
|
|
0Cr18Ni9/0Cr18Ni9 |
|
5 |
10.0 |
600 |
缠绕垫片，八角形金属垫片 |
35CrMoA/35#；25Cr2MoVA/35CrMo; |
|
|
|
|
/OCTAGON TYPE RING |
0Cr18Ni9/0Cr18Ni9 |
|
5a |
6.3 |
600 |
缠绕垫片， |
35CrMoA/35#；25Cr2MoVA/35CrMo; |
|
|
(MF) |
|
|
0Cr18Ni9/0Cr18Ni9 |
|
6 |
|
800 |
缠绕垫片 |
35CrMoA/35#；25Cr2MoVA/35CrMo; |
|
|
|
|
|
0Cr18Ni9/0Cr18Ni9 |
|
7 |
15.0 |
900 |
八角形金属垫片/OCTAGON TYPE |
ASTM A194 B7/A194 2H；ASTM A194 |
|
|
|
|
RING(或缺省) |
B16/A194 4；ASTM A453 660A/A194 8C |
|
8 |
25.0 |
1500 |
八角形金属垫片/OCTAGON TYPE |
ASTM A194 B7/A194 2H；ASTM A194 |
|
|
|
|
RING(或缺省) |
B16/A194 4；ASTM A453 660A/A194 8C |
|
9 |
42.0 |
2500 |
八角形金属垫片/OCTAGON TYPE |
ASTM A194 B7/A194 2H；ASTM A194 |
|
|
|
|
RING(或缺省) |
B16/A194 4；ASTM A453 660A/A194 8C |
|
A |
CL150-CL800 |
|
|
|
注：¬每个阀门选用何种材料的垫片和螺栓、螺母由“阀体材料”确定。
对CL900.1500.2500三个等级的阀门，一般采用压力密封阀盖，此时“阀盖垫片”和“阀盖螺栓”项缺省。
®等级1a、2a、3a、4a、5a适用于JB标准阀门。
⑤美标球阀连接型式代号：
|
代号 |
连接型式 |
连接型式解释 |
|
S |
SW |
承插焊/SOCKET WELDED |
|
T |
NPT |
60°锥管螺纹/NATIONAL TAPER PIPE THREAD |
|
G |
Rc |
55°锥管螺纹/55° TAPER PIPE THREAD |
|
R |
RF |
凸台面法兰连接/RAISED FACE |
|
J |
RJ |
环槽面法兰连接/RING JOINT |
|
W |
BW |
对焊连接/BUTT－WELDED |
|
P |
PIPE |
阀门两端各带一段150mm长的管子/EACH ENDWITH A 150mm SHORT PIPE |
|
F |
MF(F) |
凹凸面连接（凹面）/MALE-FEMALE FACE(FEMALE) |
|
A |
RF-NPT |
|
⑥美标球阀阀体材质代号：
|
代号 |
阀体材质/BODY |
公称压力 |
阀盖垫片材料/GASKET |
阀盖螺栓材料BOLT/NET |
阀杆填料/PACKING |
|
1. 锻造碳素钢阀体代号：/FORGED CARBON STEEL |
|||||
|
|
|
£CL150 |
特制石棉垫片(£400℃耐油/酸/碱) |
35#/25# |
¬DN£40:304金属丝与柔 |
|
H1 |
ASTM A105 |
CL300,400,800 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35# |
性石墨编织填料 |
|
|
|
CL600 |
软铁，八角型金属垫片 |
35CrMoA/35# |
DN³50:304金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
|
|
£CL150 |
304＋聚四氟乙烯缠绕垫片 |
35CrMoA/35# |
¬DN£40:304金属丝与柔 |
|
H2 |
ASTM A350-LF2 |
CL300,400,800 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35CrMo |
性石墨编织填料 |
|
|
|
CL600 |
LF2，八角型金属垫片 |
35CrMoA/35CrMo |
DN³50:304金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
|
|
£CL150 |
304＋聚四氟乙烯缠绕垫片 |
35CrMoA/35# |
¬DN£40:304金属丝与柔 |
|
H3 |
ASTM A350-LF3 |
CL300,400,800 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35CrMo |
性石墨编织填料 |
|
|
|
CL600 |
LF3，八角型金属垫片 |
35CrMoA/35CrMo |
DN³50:304金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
2 . 铸造碳素钢阀体代号：/CAST CARBON STEEL |
|||||
|
J1 |
ASTM |
CL300,400 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35# |
性石墨编织填料 |
|
|
A216-WCB |
CL600 |
软铁，八角型金属垫片 |
35CrMoA/35# |
DN³50:304金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
|
|
£CL150 |
304＋聚四氟乙烯缠绕垫片 |
35CrMoA/35# |
¬DN£40: 304金属丝与柔 |
|
J2 |
ASTM |
CL300,400 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35CrMo |
性石墨编织填料 |
|
|
A352-LCB |
CL600 |
LF2，八角型金属垫片 |
35CrMoA/35CrMo |
DN³50:304金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
|
|
£CL150 |
304＋聚四氟乙烯缠绕垫片 |
35CrMoA/35# |
¬DN£40: 304金属丝与柔 |
|
J3 |
ASTM |
CL300,400 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35CrMo |
性石墨编织填料 |
|
|
A352-LC3 |
CL600 |
LF3，八角型金属垫片 |
35CrMoA/35CrMo |
DN³50:304金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
3.锻造合金钢阀体代号：(FORGED ALLOY STEEL) |
|
||||
|
K1 |
ASTM A182-F1 |
CL300,400 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35# |
性石墨编织填料 |
|
|
|
CL600 |
5Cr-0.5Mo，八角型金属垫片 |
35CrMoA/35CrMo |
DN³50:304金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
|
|
£CL150,800 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35# |
¬DN£40:304金属丝与柔 |
|
|
ASTM A182-F11 |
CL300,400 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35CrMo |
性石墨编织填料 |
|
|
|
CL600 |
5Cr-0.5Mo，八角型金属垫片 |
25Cr2MoVA/35CrMo |
DN³50:304金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
⑥美标球阀阀体材质代号：（续）/BODY MATERIAL（CONTINUE）
|
代号 |
阀体材质/BODY |
公称压力 |
阀盖垫片材料/GASKET |
阀盖螺栓材料BOLT/NET |
阀杆填料/PACKING |
|
|
|
£CL150,800 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35# |
¬DN£40:304金属丝与柔 |
|
K3 |
ASTM A182-F22 |
CL300,400 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35CrMo |
性石墨编织填料 |
|
|
|
CL600 |
5Cr-0.5Mo，八角型金属垫片 |
25Cr2MoVA/35CrMo |
DN³50:304金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
|
|
£CL150,800 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35CrMo |
¬DN£40:304金属丝与柔 |
|
K4 |
ASTM A182-F5 |
CL300,400 |
304＋柔性石墨缠绕垫片 |
25Cr2MoVA/35CrMo |
性石墨编织填料 |
|
|
|
CL600 |
5Cr-0.5Mo，八角型金属垫片 |
25Cr2MoVA/35CrMo |
DN³50:304金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
|
|
£CL150,800 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35CrMo |
¬DN£40:304金属丝与柔 |
|
K5 |
ASTM A182-F9 |
CL300,400 |
304＋柔性石墨缠绕垫片 |
25Cr2MoVA/35CrMo |
性石墨编织填料 |
|
|
|
CL600 |
0Cr18Ni9，八角型金属垫片 |
25Cr2MoVA/35CrMo |
DN³50:304金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
4. 铸造合金钢阀体代号：(CAST ALLOY STEEL) |
|||||
|
|
|
£CL150 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35# |
¬DN£40: 304金属丝与柔 |
|
L1 |
ASTM |
CL300,400 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35# |
性石墨编织填料 |
|
|
A217-WC1 |
CL600 |
5Cr-0.5Mo，八角型金属垫片 |
35CrMoA/35CrMo |
DN³50:304金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
|
|
£CL150 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35# |
¬DN£40:304金属丝与柔 |
|
L2 |
ASTM |
CL300,400 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35CrMo |
性石墨编织填料 |
|
|
A217-WC6 |
CL600 |
5Cr-0.5Mo，八角型金属垫片 |
25Cr2MoVA/35CrMo |
DN³50:304金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
|
|
£CL150 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35# |
¬DN£40:304金属丝与柔 |
|
L3 |
ASTM |
CL300,400 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35CrMo |
性石墨编织填料 |
|
|
A217-WC9 |
CL600 |
5Cr-0.5Mo，八角型金属垫片 |
25Cr2MoVA/35CrMo |
DN³50:304金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
|
|
£CL150 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35CrMo |
¬DN£40:304金属丝与柔 |
|
L4 |
ASTM |
CL300,400 |
304＋柔性石墨缠绕垫片 |
25Cr2MoVA/35CrMo |
性石墨编织填料 |
|
|
A217-C5 |
CL600 |
5Cr-0.5Mo，八角型金属垫片 |
25Cr2MoVA/35CrMo |
DN³50:304金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
|
|
£CL150 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35CrMo |
¬DN£40:304金属丝与柔 |
|
L5 |
ASTM |
CL300,400 |
304＋柔性石墨缠绕垫片 |
25Cr2MoVA/35CrMo |
性石墨编织填料 |
|
|
A217-C12 |
CL600 |
0Cr18Ni9，八角型金属垫片 |
25Cr2MoVA/35CrMo |
DN³50:304金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
5. 锻造不锈钢阀体代号：(FORGED AUST.SS) |
|||||
|
|
|
£CL150,800 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35# |
¬DN£40:304金属丝与柔 |
|
M1 |
ASTM |
CL300,400 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35CrMo |
性石墨编织填料 |
|
|
A182-F304 |
CL600 |
0Cr18Ni9，八角型金属垫片 |
25Cr2MoVA/35CrMo |
DN³50:304金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
|
|
£CL150,800 |
316＋柔性石墨缠绕垫片 |
35CrMoA/35# |
¬DN£40:316金属丝与柔 |
|
M2 |
ASTM |
CL300,400 |
316＋柔性石墨缠绕垫片 |
35CrMoA/35CrMo |
性石墨编织填料 |
|
|
A182-F316 |
CL600 |
0Cr17Ni12Mo2,八角型金属垫片 |
25Cr2MoVA/35CrMo |
DN³50:316金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
|
|
£CL150,800 |
321＋柔性石墨缠绕垫片 |
0Cr18Ni9/0Cr18Ni9 |
¬DN£40:321金属丝与柔 |
|
M3 |
ASTM |
CL300,400 |
321＋柔性石墨缠绕垫片 |
0Cr18Ni9/0Cr18Ni9 |
性石墨编织填料 |
|
|
A182-F321 |
CL600 |
0Cr18Ni11Ti,八角型金属垫片 |
0Cr18Ni9/0Cr18Ni9 |
DN³50:321金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
|
|
£CL150,800 |
321＋柔性石墨缠绕垫片 |
0Cr18Ni9/0Cr18Ni9 |
¬DN£40:321金属丝与柔 |
|
M4 |
ASTM |
CL300,400 |
321＋柔性石墨缠绕垫片 |
0Cr18Ni9/0Cr18Ni9 |
性石墨编织填料 |
|
|
A182-F347 |
CL600 |
0Cr18Ni11Ti,八角型金属垫片 |
0Cr18Ni9/0Cr18Ni9 |
DN³50:321金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
⑥美标球阀阀体材质代号：（续）/BODY MATERIAL（CONTIUE）
|
代号 |
阀体材质/BODY |
公称压力 |
阀盖垫片材料/GASKET |
阀盖螺栓材料BOLT/NET |
阀杆填料/PACKING |
|
|
|
£CL800 |
304H＋柔性石墨缠绕垫片 |
25Cr2MoVA/35CrMo |
¬DN£40:304H金属丝与柔 |
|
M5 |
ASTM |
CL300,400 |
304H＋柔性石墨缠绕垫片 |
25Cr2MoVA/35CrMo |
性石墨编织填料 |
|
|
A182-F304H |
CL600 |
304H,八角型金属垫片 |
25Cr2MoVA/35CrMo |
DN³50:304H金属丝与柔性 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
石墨编织填料＋柔性石墨环 |
|
|
|
£CL800 |
316H＋柔性石墨缠绕垫片 |
25Cr2MoVA/35CrMo |
¬DN£40:316H金属丝与柔 |
|
M6 |
ASTM |
CL300,400 |
316H＋柔性石墨缠绕垫片 |
25Cr2MoVA/35CrMo |
性石墨编织填料 |
|
|
A182-F316H |
CL600 |
0Cr17Ni12Mo2,八角型金属垫片 |
25Cr2MoVA/35CrMo |
DN³50:316H金属丝与柔性 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
石墨编织填料＋柔性石墨环 |
|
|
|
£CL150,800 |
304L＋柔性石墨缠绕垫片 |
0Cr18Ni9/0Cr18Ni9 |
¬DN£40:304L金属丝与柔 |
|
M7 |
ASTM |
CL300,400 |
304L＋柔性石墨缠绕垫片 |
0Cr18Ni9/0Cr18Ni9 |
性石墨编织填料 |
|
|
A182-F304L |
CL600 |
304L,八角型金属垫片 |
0Cr18Ni9/0Cr18Ni9 |
DN³50:304L金属丝与柔性 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
石墨编织填料＋柔性石墨环 |
|
|
|
£CL150,800 |
316L＋柔性石墨缠绕垫片 |
0Cr18Ni9/0Cr18Ni9 |
¬DN£40:316L金属丝与柔 |
|
M8 |
ASTM |
CL300,400 |
316L＋柔性石墨缠绕垫片 |
0Cr18Ni9/0Cr18Ni9 |
性石墨编织填料 |
|
|
A182-F316L |
CL600 |
316L,八角型金属垫片 |
0Cr18Ni9/0Cr18Ni9 |
DN³50:316L金属丝与柔性 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
石墨编织填料＋柔性石墨环 |
|
6. 铸造不锈钢阀体代号：（CAST AUST.S.S) |
|||||
|
|
|
£CL150 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35# |
¬DN£40:304金属丝与柔 |
|
N1 |
ASTM |
CL300,400 |
304＋柔性石墨缠绕垫片 |
35CrMoA/35CrMo |
性石墨编织填料 |
|
|
A351-CF8 |
CL600 |
304，八角型金属垫片 |
25Cr2MoVA/35CrMo |
DN³50:304金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
|
|
£CL150 |
316＋柔性石墨缠绕垫片 |
35CrMoA/35CrMo |
¬DN£40:316金属丝与柔 |
|
N2 |
ASTM |
CL300,400 |
316＋柔性石墨缠绕垫片 |
25Cr2MoVA/35CrMo |
性石墨编织填料 |
|
|
A351-CF8M |
CL600 |
0Cr17Ni12Mo2,八角型金属垫片 |
25Cr2MoVA/35CrMo |
DN³50:316金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
|
|
£CL150 |
321＋柔性石墨缠绕垫片 |
0Cr18Ni9/0Cr18Ni9 |
¬DN£40:321金属丝与柔 |
|
N3 |
ASTM |
CL300,400 |
321＋柔性石墨缠绕垫片 |
0Cr18Ni9/0Cr18Ni9 |
性石墨编织填料 |
|
|
A351-CF8C |
CL600 |
0Cr18Ni11Ti,八角型金属垫片 |
0Cr18Ni9/0Cr18Ni9 |
DN³50:321金属丝与柔性石 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
墨编织填料＋柔性石墨环 |
|
|
|
£CL150 |
304L＋柔性石墨缠绕垫片 , |
0Cr18Ni9/0Cr18Ni9 |
¬DN£40:304L金属丝与柔 |
|
N4, , |
ASTM |
CL300,400 |
304L＋柔性石墨缠绕垫片 |
0Cr18Ni9/0Cr18Ni9 |
性石墨编织填料 |
|
|
A351-CF3 |
CL600 |
304L,八角型金属垫片 |
0Cr18Ni9/0Cr18Ni9 |
DN³50:304L金属丝与柔性 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
石墨编织填料＋柔性石墨环 |
|
|
|
£CL150 |
316L＋柔性石墨缠绕垫片 |
0Cr18Ni9/0Cr18Ni9 |
¬DN£40:316L金属丝与柔 |
|
N5 |
ASTM |
CL300,400 |
316L＋柔性石墨缠绕垫片 |
0Cr18Ni9/0Cr18Ni9 |
性石墨编织填料 |
|
|
A351-CF3M |
CL600 |
316L,八角型金属垫片 |
0Cr18Ni9/0Cr18Ni9 |
DN³50:316L金属丝与柔性 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
石墨编织填料＋柔性石墨环 |
|
|
|
£CL150 |
304H＋柔性石墨缠绕垫片 |
0Cr18Ni9/0Cr18Ni9 |
¬DN£40:304H金属丝与柔 |
|
N6 |
ASTM |
CL300,400 |
304H＋柔性石墨缠绕垫片 |
0Cr18Ni9/0Cr18Ni9 |
性石墨编织填料 |
|
|
A351-CF10 |
CL600 |
304H,八角型金属垫片 |
0Cr18Ni9/0Cr18Ni9 |
DN³50:304H金属丝与柔性 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
石墨编织填料＋柔性石墨环 |
|
|
|
£CL150 |
316H＋柔性石墨缠绕垫片 |
0Cr18Ni9/0Cr18Ni9 |
¬DN£40:316H金属丝与柔 |
|
N7 |
ASTM |
CL300,400 |
316H＋柔性石墨缠绕垫片 |
0Cr18Ni9/0Cr18Ni9 |
性石墨编织填料 |
|
|
A351-CF10M |
CL600 |
316H,八角型金属垫片 |
0Cr18Ni9/0Cr18Ni9 |
DN³50:316H金属丝与柔性 |
|
|
|
CL900-2500 |
（缺省） |
（缺省） |
石墨编织填料＋柔性石墨环 |
注：¬如果阀门的结构型式为“2”、“8”和“9”，即阀盖为压力密封阀盖，则该表中的“阀盖垫片材料”和“阀
盖螺栓材料”栏缺省。
如果阀门的结构型式为“5”，则该表中的“阀杆填料”栏缺省。
⑦美标球阀特殊代号：
|
代号 |
管道等级 |
代号 |
管道等级 |
|
03 |
PR-3 |
36 |
PR-36 |
|
11 |
PR-11 |
38 |
PR-38 |
|
24 |
PR-24 |
40 |
PR-40 |
|
33 |
PR-33 |
42 |
PR-42 |
①美标球阀结构型式代号：
|
代号 |
结构型式 |
结构型式解释 |
应用标准 |
结构长度标准 |
|
|
|
拴联阀体,全通径,对分式,固定球 |
|
|
|
1 |
BB-F-2P-NB |
BOLTED BODY, |
API608 |
API608 |
|
|
|
NON-MOVING BALL |
|
|
|
|
|
拴联阀体,全通径,对分式,浮动球 |
|
|
|
2 |
BB-F-2P-MB |
BOLTED BODY, |
API608 |
API608 |
|
|
|
MOVING BALL |
|
|
|
|
|
拴联阀体,全通径,三块式,固定球 |
|
|
|
3 |
BB-F-3P-NB |
BOLTED BODY, |
API608 |
API608 |
|
|
|
BODY,NON-MOVING BALL |
|
|
|
|
|
拴联阀体,全通径,三块式,浮动球 |
|
|
|
4 |
BB-F-3P-MB |
BOLTED BODY, |
API608 |
API608 |
|
|
|
BODY,MOVING BALL |
|
|
|
|
|
拴联阀体,全通径,顶装式,固定球 |
|
|
|
5 |
BB-F-TE-NB |
BOLTED BONNET, |
API608 |
API608 |
|
|
|
NON-MOVING BALL |
|
|
|
|
|
拴联阀体,全通径,顶装式,浮动球 |
|
|
|
6 |
BB-F-TE-MB |
BOLTED BONNET, |
API608 |
API608 |
|
|
|
,MOVING BALL |
|
|
|
|
|
拴联阀体,全通径,顶装式,整体斜面,弹簧复位。 |
|
|
|
7 |
BB-F-TE-YHQ |
BOLTED BONNET, |
API608* |
上海沃托阀门厂 |
|
|
|
,SLOPE SEAT,PRESS WITH SPRING |
|
仪表配件厂厂标 |
|
8 |
（自定义） |
（自定义） |
API608* |
API608* |
|
9 |
VEE-BALL TYPE |
（自定义） |
API608* |
API608* |
|
Q |
BB-F-TE-OT |
撑开式球面 |
API608* |
API608* |
|
H |
BB-F-3P-MB氢压机 |
氢压机球阀 |
API608* |
API608* |
②美标球阀阀芯材质代号：
|
代号 |
阀座密封面/SEAT SURFACE |
球体密封面/BALL SURFACE |
阀杆/STEM |
|
5 0 |
PTFE |
13%Cr |
13%Cr |
|
5 1 |
PTFE |
Hard 13%Cr |
13%Cr |
|
5 2 |
STELLITE |
STELLITE |
13%Cr |
|
5 3 |
PTFE |
316 |
316 |
|
5 4 |
STELLITE |
STELLITE |
316 |
|
5 5 |
PTFE |
316L |
316L |
②美标球阀阀芯材质代号：(续)
|
代号 |
阀座密封面/SEAT SURFACE |
球体密封面/BALL SURFACE |
阀杆/STEM |
|
5 6 |
STELLITE |
STELLITE |
316L |
|
5 7 |
PTFE |
304 |
304 |
|
5 8 |
STELLITE |
STELLITE |
304 |
|
5 9 |
13%Cr |
13%Cr |
13%Cr |
|
6 0 |
Hard |
Hard |
13%Cr |
|
6 1 |
PTFE |
MONEL |
MONEL |
|
62 |
STELLITE |
17-4PH |
17-4PH |
|
63 |
自定义 |
自定义 |
自定义 |
