1、美标波纹管截止阀介绍
1.1感谢您选用了上海沃托阀门有限公司的美标波纹管截止阀。阀门作为承压设备的一类，具有潜在的压力危害和因发生介质泄漏而产生爆炸性气体。从安全的角度出发，用户使用前应阅读本说明书，
2、安全要求和解决方案
2.1美标波纹管截止阀设计思路：
——美标波纹管截止阀作为一种常规阀门，因其用途广泛，没有考虑每种特定工况；
——此类美标波纹管截止阀是作为标准产品按BS1873、API602设计,并按ASME B16.34的温压等级规定具有足够的强度。
——根据不同种类介质的腐蚀和磨损，按API600规定阀门有着不同的密封面材质；
——本美标波纹管截止阀不含有轻金属（例如镁），所有零件均有导电性并连接在一起阻止燃烧源。
——根据阀门的尺寸、扭矩和操作要求，有手轮驱动、齿轮驱动或电动驱动等。
2.2美标波纹管截止阀 注意事项
2.2.1 总则
2.2.1.1 在任何情况下，首先保障人员的安全；
2.2.1.2 应根据ASME B16.34的温压等级使用此阀门；
2.2.1.3 应保证所选材质能抵抗介质的腐蚀和磨损；
2.2.1.4当介质为易燃易爆时，应限制工作温度；
2.2.1.5在维修/保养过程中，应保证阀门总处在卸压、放空和排干状态；
2.2.1.6 对于动力驱动阀门，在任何操作前应保证动力系统(电、气、液)断开；
2.2.1.7在维修/保养过程中，应采用适当防护，如防护服、氧气罩、手套等；
2.2.1.8在维修/保养过程中，在现场，不能吸烟，不经正确的工作许可不能使用明火；
2.2.1.9阀门必须定期检查；
——螺栓/螺母连接是否紧固(体/盖、压板、法兰连接)；
——腐蚀/磨损危害（撞击、点蚀、厚度的减小）；
——弄清阀门是处于全开/全关位置。
2.2.2 美标波纹管截止阀细节
|
危害 |
防范措施 |
|
意外的与危险 原因：垫片或 |
1. 参见2.2.1 2. 在失效后立即更换垫片或填料(须用正确/合适的 |
|
在拆卸/保养时 意外地与危险 介质接触 |
1. 参见2.2.1 2. 在从管线上拆下后,打开或关闭阀门,以保证腔体的卸压; 3. 排出残留流体或在拆卸前采用适当的装置. |
|
因与危险介质或爆炸和火源接触而造成阀体的结构屈服 |
1.参见2.2.1 2.采用防范以避免额外的力作用于阀门; 3.必要时安装防范装置以绝对避免水击现象发生(例如:闸、缓冲装置); 4.避免将过大的振动传到阀门; 5.避免温度和/或压力的突变 |
|
意外的与高温或低温零件接 |
1.参见2.2.1 2.预先在阀门上安装适当的绝缘体; |
|
触 |
3.在可能发生灼伤的危险处装上警示牌; 4.对于高/低温装置,只装配具有高温或低温加长的阀门; |
|
易燃介质的燃烧和爆炸 |
1.参见2.2.1 2.在使用区域里只安装防爆电装置; 3.在使用区域里维修保养时应切断所有电源; |
|
氧气介质的爆炸 |
1.参见2.2.1 2.在使用区域里只安装防爆电装置; 3.只采用完全脱油脱脂的阀门; 4.只采用适合于氧气介质的材质(见EN1797-1) |
*危险介质包括:有毒的、腐蚀的、易燃的、高温或低温介质等
3. 美标波纹管截止阀用途和技术性能
3.1美标波纹管截止阀用途
美标波纹管密封阀门是当今世界新兴的一项全新技术.它的问世,扩大了阀门的使用范围,特别适用于易燃、易爆和有毒等危险介质管系以及对环境保护更为严格的场合；本系列阀门主要用于石油、化工、电站等行业中，切断或接通管路，从而使系统正常运行；随着核工业的发展，在放射性原料的处理中波纹管密封阀门都是首选佳品，具有深远的社会效益。
3．2 美标波纹管截止阀 技术性能
|
设计标准： BS1873，ASME B16.34 |
|
法兰尺寸： ASME B16.5 |
|
结构长度： ASME B16.10 |
|
公称通径： 20~200 mm（3/4“~8”） |
|
公称压力： 20~50 bars (150~300LB) |
|
适用温度： 见表4 |
|
适用介质： 见表4 |
|
主体材料： ASTM 材料，见表2 |
|
内件材料： API600内件材料，见表3 |
|
阀门试验： API598 |
|
波纹管试验： MSS SP-117 |
4. 美标波纹管截止阀结构见图一、二, 连接尺寸和主要外形尺寸见表1。

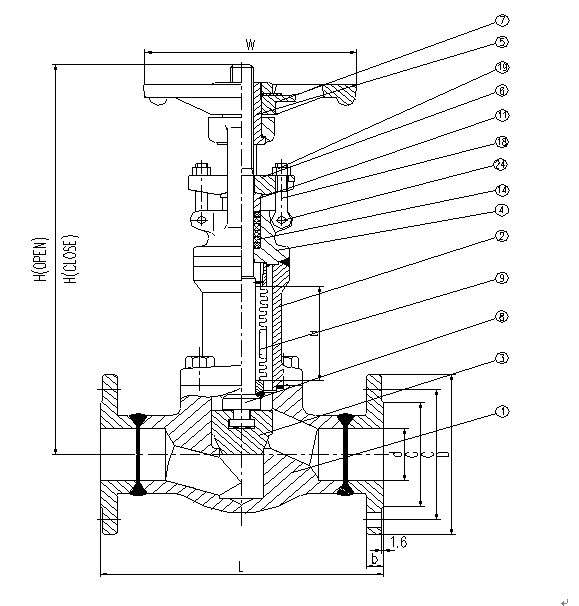

图一、50mm(2”),50bars(300LB)及以上口径

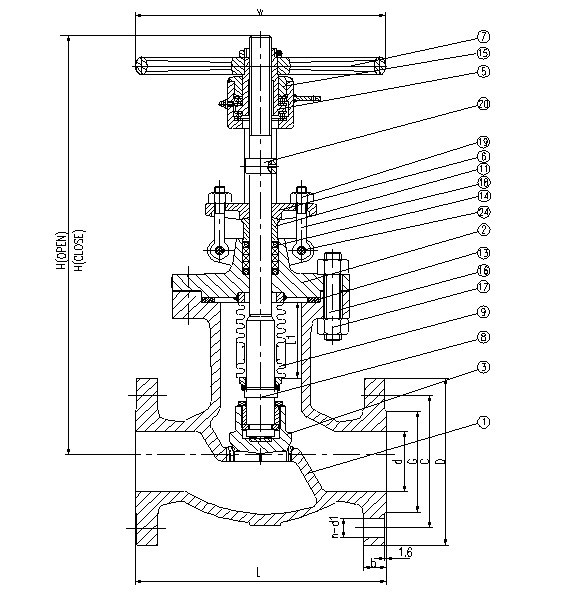

图二、50mm(2”),52bars(300LB)以下口径美标波纹管锻钢截止阀结构
表1 DN20~200（3/4~8”）50bars(300LB) 美标波纹管截止阀外形尺寸
|
DN |
L |
d |
G |
C |
D |
b |
n-d1 |
W |
H开 |
H关 |
L1 |
|
20(3/4”) |
178 |
20 |
43 |
82.5 |
120 |
16 |
4-18 |
110 |
286 |
274.7 |
38 |
|
25(1”) |
203 |
25 |
51 |
89 |
125 |
17.5 |
4-18 |
100 |
307 |
395 |
42 |
|
40(1-1/2”) |
229 |
40 |
73 |
145.5 |
155 |
21 |
4-22 |
150 |
382.5 |
365.5 |
59 |
|
50(2”) |
267 |
51 |
92 |
127 |
165 |
22.4 |
8-19 |
180 |
415.5 |
393.5 |
78 |
|
80(3”) |
318 |
76 |
127 |
168 |
210 |
28.5 |
8-22 |
180 |
499.5 |
470.5 |
111 |
|
100(4”) |
356 |
102 |
157 |
200 |
254 |
31.8 |
8-22 |
350 |
580 |
544 |
123 |
|
150(6”) |
444 |
152 |
216 |
270 |
318 |
36.6 |
12-22 |
550 |
865 |
813 |
170 |
|
200(8”) |
559 |
203 |
270 |
330 |
381 |
41.2 |
12-25 |
680 |
1044 |
985 |
215 |
5. 美标波纹管截止阀主要零件材料
用户应根据工作温度、工作压力、介质种类按ASME B16.34压等级表规定选用材料、阀门压力等级。制造商只对定单上指明的材料、阀门压力等级负责。对由于用户选用的材料、阀门的压力级与使用条件的不一致性不负责任。
表2 美标波纹管截止阀主要零件材料表
|
No PartsName |
Materials |
|||||||||
|
1 阀体 |
ASTM A216-WCB A105 |
ASTM A352-LCB A350-LF2 |
ASTM A352-LCC A350-LF2 |
ASTM A217-WC6 A182-F11 |
ASTM A217-WC9 A182-F22 |
ASTM A351 CF8 A182-F304 |
ASTM A351CF8M A182-F316 |
ASTM A351 CF3 A182-F304L |
ASTM A351 CF3M A182-F316L |
|
|
2 阀盖 |
ASTM A216-WCB A105 |
ASTM A352-LCB A350-LF2 |
ASTM A352-LCC A350-LF2 |
ASTM A217-WC6 A182-F11 |
ASTM A217-WC9 A182-F22 |
ASTM A351 CF8 A182-F304 |
ASTM A351 CF8M A182-F316 |
ASTM A351 CF3 A182-F304L |
ASTM A351 CF3M A182-F316L |
|
|
3 阀瓣 |
ASTM A105 |
ASTM A350-LF2 |
ASTM A350-LF2 |
ASTM A182-F11 |
ASTM A182-F22 |
ASTM A182-F304 |
ASTM A182-F316 |
ASTM A182-F304L |
ASTM A182-F316L |
|
|
4 支架 |
ASTM A216-WCB A105 |
ASTM A352-LCB A350-LF2 |
ASTM A352-LCC A350-LF2 |
ASTM A217-WC6 A182-F11 |
ASTM A217-WC9 A182-F22 |
ASTM A351 CF8 A182-F304 |
||||
|
5 阀杆螺母 |
ASTM A439-D2 |
|||||||||
|
6 压板 |
ASTM A216-WCB A105 |
ASTM A352-LCB A350-LF2 |
ASTM A352-LCC A350-LF2 |
ASTM A217-WC6 A182-F11 |
ASTM A217-WC9 A182-F22 |
ASTM A351 CF8 A182-F304 |
||||
|
7 手轮 |
DUCTILEIRON |
|||||||||
|
8 压套 |
ASTM A276 420 |
|||||||||
|
13 垫片 |
150~600LB,不锈钢缠绕垫 900~1500LB,金属垫 |
|||||||||
|
14 填料 |
GRAPHITE |
|||||||||
|
15 压盖 |
CARBON STEEL |
ASTM A276 304 |
||||||||
|
16 螺柱 |
ASTM A193 B7 |
ASTM A320 L7M |
ASTM A320 L7M |
ASTM A193 B16 |
ASTM A193 B16 |
ASTM A193 B8 |
||||
|
17 螺母 |
ASTM A194 2H |
ASTM A1947M |
ASTM A1947M |
ASTM A194 4 |
ASTM A194 4 |
ASTM A194 8 |
||||
|
18 活节螺栓 |
ASTM A193 B7 |
ASTM A320 L7M |
ASTM A320 L7M |
ASTM A193 B16 |
ASTM A193 B16 |
ASTM A193 B8 |
||||
|
19 螺母 |
ASTM A194 2H |
ASTM A1947M |
ASTM A1947M |
ASTM A194 4 |
ASTM A194 4 |
ASTM A194 8 |
||||
|
20 销 |
CARBON STEEL |
STAINLESS STEEL |
STAINLESS STEEL |
STAINLESS STEEL |
STAINLESS STEEL |
STAINLESS STEEL |
||||
|
24 销 |
CARBON STEEL |
STAINLESS STEEL |
STAINLESS STEEL |
STAINLESS STEEL |
STAINLESS STEEL |
STAINLESS STEEL |
||||
表3美标波纹管截止阀常用内件配对材料表
|
API 600内件号 |
座圈密封面 |
阀瓣密封面 |
阀杆 |
上密封座 |
隔环 |
|
|
ER410 |
ER410 |
ASTM A182 F6a |
ASTM A182 F6a |
ASTM A182 F6a |
|
2 |
304 |
304 |
ASTM A182 F304 |
ASTM A182 F304 |
ASTM A182 F304 |
|
5 |
STL |
STL |
ASTM A182 F6a |
ASTM A182 F6a |
ASTM A182 F6a |
|
8 |
STL |
ER410 |
ASTM A182 F6a |
ASTM A182 F6a |
ASTM A182 F6a |
|
9 |
Monel |
Monel |
Monel |
Monel |
Monel |
|
10 |
316 |
316 |
ASTM A182 F316 |
ASTM A182 F316 |
ASTM A182 F316 |
|
12 |
STL |
316 |
ASTM A182 F316 |
ASTM A182 F316 |
ASTM A182 F316 |
表4 美标波纹管截止阀壳体材料的适用介质和温度范围
|
|
ASTM A216- WCB |
ASTM A352- LCB |
ASTM A352-LCC |
ASTM A217-WC6 |
ASTM A217-WC9 |
ASTM A351- CF8 |
ASTM A351- CF8M |
ASTM A351- CF3 |
ASTM A351 -CF3M |
|
RECOMMEND TEMPERATURE LIMITS |
-29~427 |
-46~343 |
-46~343 |
-29~593 |
-29~593 |
-29~537 |
-29~537 |
-29~427 |
-29~454 |
|
APPLICATION |
STEAM,WATER,OIL VAPOUR,GAS and GENERAL SERVICE |
LOW TEMPERATURE SERVICE STEAM,WATER,OIL VAPOUR,GAS |
HIGH TEMPERATURE SERVICE STEAM,WATER,OIL VAPOUR,GAS |
HIGH and LOW TEMPERATURE SERVICE CORROSION RESISTANCE |
|||||
注：当介质为易燃易爆时，必须限制管线系统的工作温度
6. 美标波纹管截止阀工作原理和结构说明
6．1 美标波纹管截止阀工作原理
本系列阀门为波纹管截止阀，当顺时针方向旋转手轮，阀瓣降将通道切断，即为关闭逆时针方向旋转手轮，阀瓣上升，即为开启。
6．2 美标波纹管截止阀结构说明
6．2．1 阀门两端连接采用法兰端结构或对焊端结构，由用户在订单中指明。
6．2．2本系列阀门采用填料、波纹管密封结构。填料选用国际上用的柔性石墨组合填料；波纹管选用国内外知名厂家提供的波纹管，材料主要有304、304L、316、316L、INCONEL625等材料。
6．2．3 阀门中腔密封采用不锈钢石墨缠绕垫。
6．2．4 阀门采用锥面密封形式，阀门密封面按API600规定材料制作或根据用户要求。
6．2．5 本系列阀门常规操作方式为手轮，此外根据客户要求部分采用了链轮操作方式
