截止阀安装使用说明书,截止阀使用说明
发布时间：2023-08-22   点击次数：228次

一、截止阀安装使用说明书摘要

感谢您选用了上海沃托阀门有限公司的截止阀。截止阀作为承压设备的一类，具有潜在的压力危害。提供本说明书是本公司的业务，为您在选用、保管、安装、使用和维修阀门时提供安全指导。

本公司生产的截止阀是作为标准产品按BS1873和ASME B16.34设计的，设计时根据压力等级进行了足够的强度计算，并提供了一定的安全余量，截止阀的制造和检验以一套严格的质量保证体系得以保证，这些设计和质量保证以经过第三方批准。

本公司的截止阀设计未考虑每个特定的工况，用户或管道系统的设计者应根据其特定的工况，正确选择和使用合适班级磅级和材料的截止阀。作为按常规设计的截止阀，截止阀选用时提请用户注意以下几点：

——工作压力、工作温度是否超出ASME B16.34的范围。

——阀门的设计未考虑运输、风载和地震载荷

——阀门的设计未考虑磨损。

——阀门的设计未考虑特定条件下的疲劳

——阀门的设计未考虑支架、附件、管线产生的反作用力或动能

——阀门的设计未考虑不稳定液体的分解而引起的压力升高或突然致冷

经CE认证的阀门均携带CE铭牌，CE铭牌永久地固定在阀体上法兰处

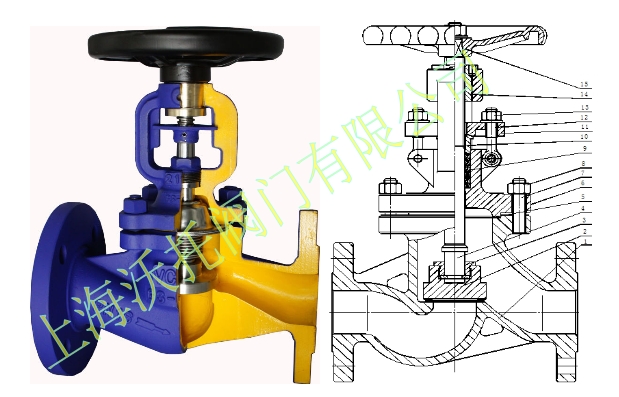

 截止阀,截止阀结构示意图

二、截止阀用途和技术性能

1、截止阀用途

本系列截止阀主要用于石油、化工、电站等行业中，切断或接通管路，从而使系统正常运行。

2、截止阀技术性能：

设计标准：    BS1873，ASME B16.34

法兰尺寸：    ASME B16.5

结构长度：    ASME B16.10

公称通径：        50~450 mm（2~18”）

公称压力：        20~420 bars (150~2500LB)

适用温度：        见表9

适用介质：        见表9

主体材料：    ASTM 材料，见表7

内件材料：    API600内件材料，见表8

截止阀试验：       API598

截止阀结构见图一、二,

连接尺寸和主要外形尺寸见表1~表6。

表① DN50~450（2~18”） 20bars(150LB) 截止阀连接尺寸及外形尺寸

DN

L

d

G

C

D

b

n-d1

W

H开

H关

重量kg

50

203

51

92

120.5

152

15.9

4-19

200

338

317

21

65

216

64

105

139.5

178

17.6

4-19

250

373

348

28

80

241

76

127

152.5

190

19.1

4-19

250

396

368

35

100

292

102

157

190.5

229

23.9

8-19

300

467

430

58

125

356

127

186

216

254

23.9

8-22

350

497

454

82

150

406

152

216

241.5

279

25.4

8-22

350

524

473

100

200

495

203

270

298.5

343

28.5

8-22

400

588

525

160

250

622

254

324

362

406

30.3

12-25

500

738

662

253

300

698

305

381

432

483

31.8

12-25

560

862

772

398

350

787

337

413

476

533

35.1

12-29

610

950

830

550

400

914

387

470

539.5

597

36.6

16-29

610

994

860

724

450

978

438

533

578

635

39.7

16-32

610

1140

994

1400

表②DN50~400（2~16”） 50bars(300LB) 截止阀连接尺寸及外形尺寸

DN

L

d

G

C

D

B

n-d1

W

H开

H关

重量kg

50

267

51

92

127

165

22.4

8-19

200

534

332

25

65

292

64

105

149.5

190

25.4

8-22

250

436

410

38

80

318

76

127

168

210

28.5

8-22

250

421

392

49

100

356

102

157

200

254

31.8

8-22

350

496

459

76

125

400

127

186

235

279

35.1

8-22

450

620

570

125

150

444

152

216

270

318

36.6

12.22

500

675

625

168

200

559

203

270

330

381

41.2

12-25

560

912

845

282

250

622

254

324

387.5

444

47.8

16-29

600

949

873

385

300

711

305

381

451

521

50.8

22-25

650

1032

943

724

350

838

337

413

514.5

584

53.9

20-32

610

1130

1015

1125

400

864

387

470

571.5

648

57.2

20-35

610

1310

1112

1650

表③ DN50~400（2~16”） 100bars(600LB)截止阀连接尺寸及外形尺寸

DN

L

d

G

C

D

b

n-d1

W

H开

H关

重量kg

50

292

51

92

127

165

25.4

8-19

250

397

375

36

65

330

64

105

149.5

190

28.5

8-22

300

502

476

50

80

356

76

127

168

210

31.8

8-22

350

496

467

78

100

432

102

157

216

273

38.1

8-25

450

599

562

120

125

508

127

186

266.5

330

44.5

8-29

500

701

652

187

150

559

152

216

292

356

47.8

12-29

560

791

741

284

200

660

200

270

349

419

55.7

12-32

458

932

872

543

250

787

248

324

432

508

63.5

16-35

700

1040

965

700

300

838

298

381

489

559

66.6

20-35

610

1280

1190

900

350

889

327

413

527

603

69.9

20-38

610

1450

1281

1620

400

991

375

470

603

686

76.2

20-41

610

1610

1482

2160

表④DN50~200（2~8”）150bars(900LB)截止阀连接尺寸及外形尺寸

DN

L

d

G

C

D

B

n-d1

W

H开

H关

重量kg

50

368

47

92

165.0

216

38.1

8-25

350

590

563

75

65

419

57

105

190.5

244

41.2

8-29

350

660

625

112

80

381

73

127

190.5

241

38.1

8-25

450

699

670

85

100

457

98

157

235.0

292

44.5

8-32

500

795

758

158

125

559

121

186

279.5

349

50.8

8-35

610

907

861

250

150

610

146

216

317.5

381

55.7

12-32

610

1108

1051

360

200

737

191

270

393.5

470

63.5

12-38

610

1184

1113

597

表⑤ DN50~200（2~8”） 250bars(1500LB)截止阀连接尺寸及外形尺寸

DN

L

d

G

C

D

b

n-d1

W

H开

H关

重量kg

50

368

47.5

92

165.0

216

38.1

8-25

350

592

573

75

65

419

57

105

190.5

244

41.2

8-29

350

660

637

112

80

470

70

127

203.0

267

47.8

8-32

500

692

664

179

100

546

92

157

241.5

311

53.9

8-35

560

795

760

299

125

673

111

186

292.0

375

73.2

8-41

610

853

816

332

150

705

136

216

317.5

394

82.6

12-38

610

1278

1225

462

200

832

178

270

393.5

483

92.0

12-45

610

1960

1894

830

表⑥ DN50~200（2~8”） 420bars(2500LB)截止阀连接尺寸及外形尺寸

DN

L

d

G

C

D

B

n-d1

W

H开

H关

重量kg

50

451

38.1

92

171.5

235

50.8

8-29

400

720

700

141

65

508

47.0

105

197.0

267

57.2

8-32

500

800

778

214

80

578

57.0

127

228.5

305

66.6

8-35

560

885

862

238

100

673

73.0

157

273.0

356

76.2

8-41

610

1260

1232

644

125

794

92.0

186

324.0

419

92.0

8-48

610

1505

1474

1203

150

914

111.0

216

368.0

483

108.0

8-54

610

1905

1865

1700

200

1022

146.0

270

438.0

552

127.0

12-54

610

2645

2692

3950

三、截止阀主要零件材料

用户应根据工作温度、工作压力、工作介质按ASME B16.34标准温压等级表规定选用材料、截止阀压力等级。制造商只对定单上指明的材料、截止阀压力等级负责。对由于用户选用的材料、截止阀的压力级与使用条件的不一致性不负责任。

表⑦截止阀主要零件材料表

No PartsName

Materials

1    阀体

ASTM A216-WCB

ASTM A352-LCB

ASTM A352-LCC

ASTM A217-WC6

ASTM A217-WC9

ASTM A351 CF8

ASTM A351 CF8M

ASTM A351 CF3

ASTM A351 CF3M

2    阀盖

ASTM A216-WCB

ASTM A352-LCB

ASTM A352-LCC

ASTM A217-WC6

ASTM A217-WC9

ASTM A351 CF8

ASTM A351 CF8M

ASTM A351 CF3

ASTM A351 CF3M

4    支架

ASTM A216-WCB

ASTM A352-LCB

ASTM A352-LCC

ASTM A217-WC6

ASTM A217-WC9



ASTM A351 CF8

5 阀杆螺母

ASTM A439-D2

6   压板

ASTM A216-WCB

ASTM A352-LCB

ASTM A352-LCC

ASTM A217-WC6

ASTM A217-WC9



ASTM A351 CF8

7   手轮

DUCTILEIRON

11   压套

ASTM A276 420

13   垫片

    150~600LB,不锈钢缠绕垫      900~1500LB,金属垫

14   填料

GRAPHITE

15   压盖

CARBON STEEL

ASTM A276 304

16   螺柱

ASTM A193 B7

ASTM A320 L7M

ASTM A320 L7M

ASTM A193 B16

ASTM A193 B16

ASTM A193 B8

17   螺母

ASTM A194 2H

ASTM A320 7M

ASTM A320 7M

ASTM A194 4

ASTM A194 4

ASTM A194 8

18 活节螺栓

ASTM A193 B7

ASTM A320 L7M

ASTM A320 L7M

ASTM A193 B16

ASTM A193 B16

ASTM A193 B8

19   螺母

ASTM A194 2H

ASTM A320 7M

ASTM A320 7M

ASTM A194 4

ASTM A194 4

ASTM A194 8

24  销

CARBON STEEL

STAINLESS STEEL

STAINLESS STEEL

STAINLESS STEEL

STAINLESS STEEL

STAINLESS STEEL

表⑧截止阀常用内件配对材料表

API 600内件号

座圈密封面

闸板密封面

阀杆

上密封座

隔环



1

ER410

  ER410

ASTM A182 F6a

ASTM A182 F6a

ASTM A182 F6a

2

304

304

ASTM A182 F304

ASTM A182 F304

ASTM A182 F304

5

 STL

  STL

ASTM A182 F6a

ASTM A182 F6a

ASTM A182 F6a

8

 STL

  ER410

ASTM A182 F6a

ASTM A182 F6a

ASTM A182 F6a

9

Monel

 Monel

  Monel

Monel

  Monel

10

    316

  316

   ASTM A182 F316

    ASTM A182 F316

   ASTM A182 F316

12

    STL

  316

   ASTM A182 F316

    ASTM A182 F316

   ASTM A182 F316

表⑨截止阀壳体材料的适用介质和温度范围



ASTM

A216-

WCB

ASTM A352-

LCB

ASTM A352-LCC

ASTM A217-WC6

ASTM A217-WC9

ASTM A351- CF8

ASTM A351- CF8M

ASTM A351- CF3

ASTM A351 -CF3M

RECOMMEND TEMPERATURE LIMITS

-29~427

-46~343

-46~343

-29~593

-29~593

-29~537

-29~537

-29~427

-29~454

APPLICATION

STEAM,WATER,OIL VAPOUR,GAS and GENERAL SERVICE

LOW TEMPERATURE SERVICE STEAM,WATER,OIL VAPOUR,GAS



HIGH TEMPERATURE SERVICE STEAM,WATER,OIL VAPOUR,GAS



HIGH and LOW TEMPERATURE SERVICE

CORROSION RESISTANCE

四、截止阀工作原理和结构说明

1、截止阀工作原理

         本系列阀门为截止阀，当顺时针方向旋转手轮，阀瓣下降将通道切断，即为关闭。逆时针方向旋转手轮，阀瓣上升，即为开启。

2、截止阀结构说明

1、截止阀两端连接采用法兰端结构或对焊端结构，由用户在订单中指明。

2、本系列截止阀采用填料密封结构。填料选用国际上通用的柔性石墨组合填料。

3、截止阀中腔密封150~600LB采用不锈钢石墨缠绕垫、900~1500LB采用环形金属垫。

4、截止阀采用楔形面密封形式，截止阀密封面可根据用户要求按API600规定材料制作。

5、本系列截止阀常规操作方式为手轮或伞齿轮装置，用户也可选用与之相配的电动装置、液压执行器、气动执行器，但这些执行器应带有CE标记才能使用。

五、截止阀运输

截止阀运输之前，应准备好绳索、起吊设备和运输工具，并检查截止阀包装，包装损坏的应修订好；包装应符合标准要求，不允许随便旋转已包装好的截止阀的手轮；截止阀应处于全闭状态，对已误开启的截止阀，应将密封面擦干净后再关闭紧，封闭两端通道。传动装置应与截止阀分别包装。

   截止阀装运起吊时，绳索应系在支架上，严禁系在手轮或阀杆上。截止阀起吊应轻起轻放，不要撞击他物，放置应平稳。

   截止阀在运输中应爱护油漆、铭牌和法兰密封面；不允许在地面上拖拉截止阀，更不允许将截止阀两端密封面落地移动。

   在施工现场暂不安装的截止阀，不要拆开包装，应放置在安全的地方，并作好防雨、防尘的工作。

六、截止阀保管

1、截止阀应存放在干燥通风的室内，截止阀通道及法兰水线应用防护盖封闭。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

2、长期存放的截止阀使用前应重新检查，清除污物，特别注意密封面的清洁，防止密封面损伤，重新进行压力试验合格后使用。

七、截止阀安装

1、安装前应仔细核对截止阀标志是否与使用要求相符。并注意介质流动方向只能与阀体上的箭头指示方向一致。

2、安装前应检查截止阀通道和密封面，如有污垢附着，应用清洁的软布擦去。

3、安装前应检查手动装置操作是否灵活，有无卡阻现象安装截止阀时，截止阀操作机构离操作地面宜在1.2m左右。当截止阀的中心和手轮离操作地面超过1.8m时，应对操作频繁的截止阀设置操作平台。截止阀较多的管道，截止阀尽量集中安装在平台上，便于操作。

4、对高度超过1.8m并且不经常操作的单个截止阀，可采用链轮，延伸杆、活动平台以及活动梯等设施。当截止阀安装在操作地面以下时，应设置伸长杆或地井。为安全起见，地井应加盖板。

5、水平管道上的截止阀，其阀杆最好垂直向上，不宜将阀杆朝下安装；阀杆朝下不仅操作、维修不便，截止阀还容易腐蚀。落地截止阀安装位置倾斜，也会操作、维修不便。

6、并排安装在管道上的截止阀，应有操作、维修、拆装的空间位置，其手轮之间的净距不得小于100mm;如间距较窄，应将阀门交错排列。

7、采用法兰端结构的截止阀，用户应根据使用温度、使用压力、使用介质选用合适的螺柱、垫片，并对称均匀拧紧螺柱、螺母，螺柱应是全螺纹，且大于1英寸的螺柱应为8UN系列螺纹。

8、采用对焊端结构连接的截止阀，用户应按照ASME B31.3的要求进行焊接和热处理，焊接应由有资格的人员进行，并在工艺评定合格后方可施焊。对ASTM A217 WC6材料应焊前预热，预热温度1490C；焊后热处理，热处理温度704~7460C，保温时间按管子壁厚2.4min/mm。对ASTM A217 WC9材料应焊前预热，预热温度1770C；焊后热处理，热处理温度704~7600C，保温时间按管子壁厚2.4min/mm。

八、截止阀使用与维修

1、截止阀安装后，在系统或管路试压时必须处于全开位置。不得作为调节流量或紧急排放用，由于此类用途而造成的危害制造商不负任何责任。

2、截止阀的表面、阀杆和阀杆螺母上的梯形螺纹、阀杆螺母与支架滑动部位以及齿轮等部位容易粘积灰尘、油物以及介质残渍，对阀门易产生磨损和腐蚀，应经常清扫。

3、对截止阀的腔体壁厚每三个月测量一次，如测得壁厚小于表10厚度应更换截止阀。

表⑩截止阀阀体最小壁厚



20bars

150lb

50bars

300lb

100bars

600lb

150bars

900lb

250bars

1500lb

420bars

2500lb

DN50(2”)

5.59

6.35

6.35

7.88

11.18

15.75

DN65(2-1/2”)

5.59

6.35

7.12

8.64

12.70

19.05

DN80(3”)

5.59

7.12

7.88

10.42

15.75

22.36

DN100(4”)

6.35

7.88

9.40

12.70

20.58

27.69

DN125(5”)

7.12

8.64

11.18

15.00

23.12

34.04

DN150(6”)

7.12

9.66

12.70

18.29

27.69

40.39

DN200(8”)

7.88

11.18

15.75

22.36

35.82

52.33

DN250(10”)

8.64

12.70

19.05







DN300(12”)

9.66

14.23

23.12







DN350(14”)

10.42

15.75

24.64







DN400(16”)

11.18

17.53

27.69







DN450(18”)

11.94











截止阀使用后，应进行定期在役检查，经常检查密封面密封及磨 损等情况；填料是否老化，失效；阀体是否发生腐蚀现象，如 发现上述情况，应及时进行修理或更换。对水、油介质建议每隔三个月检修一次，对腐蚀性介质建议每隔一个月检修一次，或按当地法规规定。截止阀经过检修后，重新进行装配、调整，进行密封性能试验，同时记录检修时更换零部件的清单，以备查考。

6、截止阀填料、垫片、螺栓螺母的更换用户可选择合适的尺寸自行更换，截止阀填料、垫片也可在订货时作为备件订购，供维修时更换。截止阀在带压情况下打开阀盖或带压情况下更换螺栓、螺母或填料是不允许的。截止阀在更换填料、垫片、螺栓螺母后，应经试压合格后使用。

7、截止阀密封面的维修用户可自行维修，但应保证其密封性，试压合格后使用。

8、截止阀内件一般进行更换，不推荐维修，内件的更换应选用的提供的零件，如时间不允许，无法找到截止阀制造商零件，用户应根据NEWAY图纸严格制作，检验合格后更换。制造商不对由于非制造商提供的零件造成的危害负责。

9、截止阀的承压件不推荐维修，如发现承压件由于使用时间太长而造成影响安全的缺陷，用户应及时更换新截止阀。对在线的阀体进行焊接修理是不允许的。不允许在运行中的截止阀上敲打、站人或支承重物。

十、截止阀可能发生的故障、原因及消除方法

可能发生的故障



发生故障的原因

消除方法

填料渗漏

填料压板螺母松驰

填料圈数不够

3.填料由于使用过久

 或保存不妥而失效

4．阀杆密封面损坏

均匀地拧紧螺母将填料紧压

增加填料圈数

更换新填料

应结合装置及管道检修，对阀杆按周期进行修理或更换

密封面间渗漏

密封面有污物附着

密封面损坏

将污物清除干净

重新加工整修

操纵卡阻

填料压得过紧

2. 阀杆螺母的螺纹  严重磨损

3. 阀杆弯曲　　　　　４.阀杆螺母、压板、压套与阀杆之间有异物

适当旋松压板螺母

更换阀杆螺母

校正或更换阀杆

清除异物

中法兰处渗漏

中法兰螺栓松驰

垫片失效

拧紧中法兰螺母

更换垫片

阀体和阀盖破损泄漏

水击破损阀门

疲劳破损

冻裂

1．要平稳，防止突然停泵和快速关阀。

2．超过使用期限、出现早期疲劳缺陷的阀门应更换

3．冬天不用的阀门应排除水介质

十一、截止阀质量保证

1、截止阀质量保证期，自交货出厂后18个月。制造商对由于材料缺陷和按正常操作和使用条件下的截止阀的质量负责。对由于不适当的安装、不适当的维修、修理和改动，制造商不负责任。

2、用户在发现质量问题后，应通知制造商，制造商保持对这些问题进行调查的权利。

3、制造商的保证的业务只限于下列条件：

—材料修补费用

—零件更换和材料费用

—补偿用户采购的费用

4、制造商对不可预期的自然灾害如：地震、台风等造成的超出阀门自身缺陷的损坏不负责任。

5、对超出本限定范围的其它保证，由用户与制造商商定。

十二、截止阀售后服务

1、如果合同规定制造厂可提供现场安装及调试。

2、制造厂对所提供的截止阀进行质量跟踪并按用户的要求提供各项务。

 文章来源：截止阀安装使用说明书http://www.wtfm.cc/News/T1/473.html

分享到：

加入收藏 | 返回列表 | 返回顶部
上海沃托阀门有限公司版权所有   |   沪ICP备11039533号-4
联系电话：021-57522756   传真：021-33275154 沪公网安备31012002005840
