由于阀门是安装在管道中，因此，先介绍一下我国目前选用管法兰及配管系列标准。目前，国际上管法兰标准概括起来主要存在着两个体系：即欧洲法兰体系和美洲法兰体系。欧洲法兰体系以德国和前苏联管法兰为代表；美洲法兰体系美国ANSI管法兰为代表；这两个体系的法兰尺寸彼此不能互换。
我国的石油化工大多是20世纪50年代按前苏联模式建立起来，因此，JB标准系列靠近欧洲法兰体系。目前，我国钢管标准存在着两套外径系列的管子规格，一套为“小外径”管；另一套为“大外径”管。石油、化工装置常用的阀门法兰公称直径及匹配的管子系列尺寸见表1-1所示。
|
公称直径 |
匹配管子外径 |
|
公称直径 |
匹配管子外径 |
||
|
小外径 |
大外径 |
小外径 |
大外径 |
|||
|
DN15 |
18 |
22 |
DN125 |
133 |
140 |
|
|
DN20 |
25 |
27 |
DN150 |
159 |
168 |
|
|
DN25 |
32 |
34 |
DN200 |
219 |
219 |
|
|
DN32 |
38 |
42 |
DN250 |
273 |
273 |
|
|
DN40 |
45 |
48 |
DN300 |
325 |
324 |
|
|
DN50 |
57 |
60 |
DN350 |
377 |
356 |
|
|
DN65 |
73 |
76 |
DN400 |
426 |
406 |
|
|
DN80 |
89 |
89 |
DN450 |
480 |
457 |
|
|
DN100 |
108 |
114 |
DN500 |
530 |
508 |
|
所谓“大、小外径管”的含义是指在相同管道公称通径的前提下，管道附件（阔门、法兰、管件）所需用管子外径尺寸的大小而，尺寸大的叫“大外径”管；尺寸小的叫“小外径”管。例如：管道公称通径为DN150的法兰既可以选用外径为Φ168的管子又可以选用管子外径为Φ159的钢管；选用前者为大外径系列钢管，选用后者为小外径系列钢管。
针对目前存在的标准体系的差异，为了便于更好地选用阀门及进行管路附件匹配，现将几种常用的标准体系选择匹配表列出，见表1-2，供选用时参考。
|
管件名称 |
小外径系列 |
大外径系列 |
|||
|
JB标准 |
HGJ标准 |
SH标准 |
GB标准 |
ANSI标准 |
|
|
阀门 |
JB系列 |
JB系列 |
API 600 API 602 API 603 API 608 API 609 API 594 |
GB 12232-12247 |
API 600 API 602 API 603 API 608 API 609 API 594 |
|

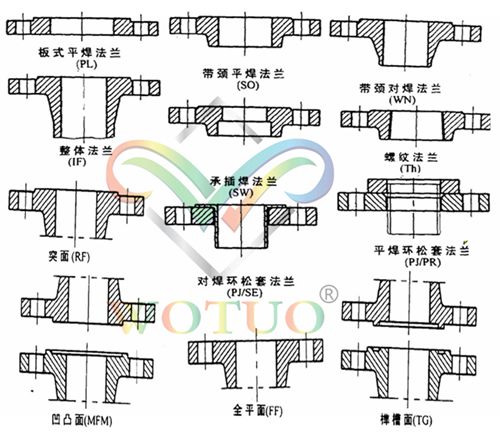

法兰 |
JB/T 74-86 |
HGJ 44-68 |
SH 3406 |
GB 9112-9131 |
ANSI B16.5 |
|
垫片 |
JB/T 87-90 |
HGJ 69-74 |
SH 3401 SH 3042 SH 3043 SH 3407 |
GB 539 GB/T 3985 GB 4622.1 GB 4622.2 |
ANSI B16.20 ANSI B16.21 |
|
紧固件 |
GB 5780-5782 GB 41 GB 6170 |
GBJ 75 |
SH 3404 |
GB 5780-GB 5782 GB41 GB 6170 |
ANSI B16.5 |
