如今的阀门符号是指用绘图的方式将阀门用简单的图形描绘出来进行标注。阀门图例起到一个示意、标准的作用，一般来说，阀门图例的差异都不大，但也会存在一定程度上的区域性差别。

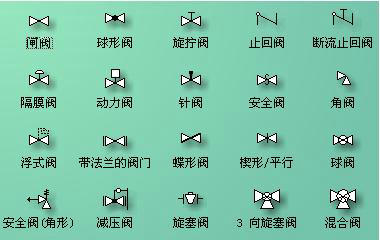

常用阀门图例（阀门图形符号）是指用绘图的方式将阀门用简单的图形描绘出来进行标注。阀门图例起到一个示意、标准的作用，一般来说，阀门图例的差异都不大，但也会存在一定程度上的区域性差别。阀门图例大全包括各个种类阀门的图例，其中也包含了等多种常用阀门的符号信息。在给排水专业制图中，阀门图例大全是重要的参考资料。不同种类的阀门符号表示都不同，为帮助大家掌握各个阀门的符号表示方法，下面就为大家汇总下阀门图例大全，以供大家查阅。

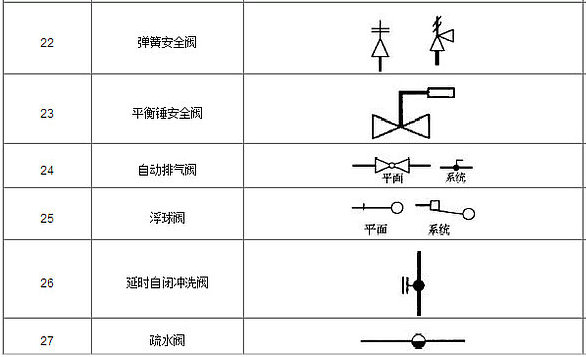

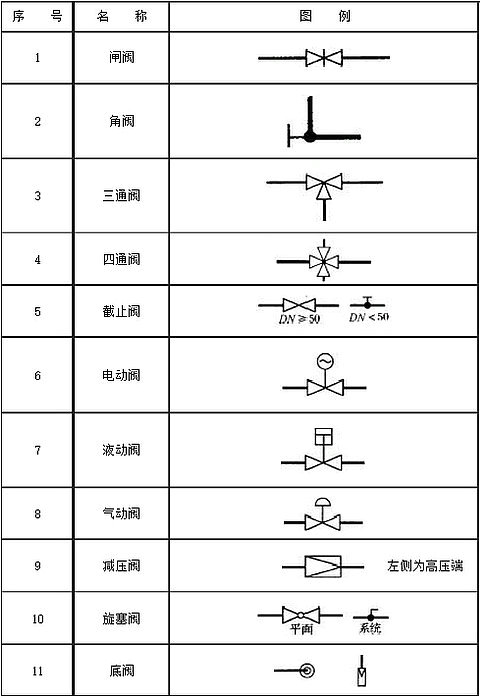

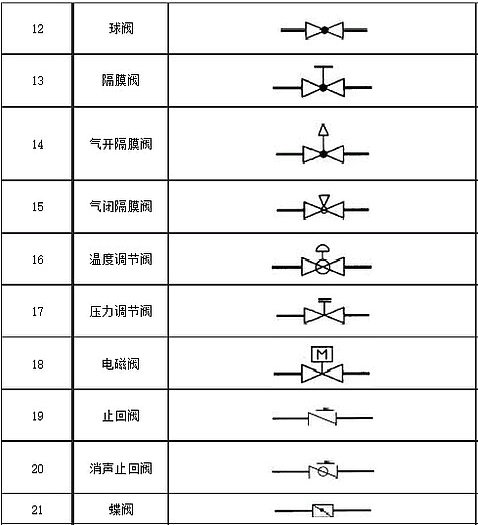

常用阀门图列代号和阀门图形符号说明(表）

注：阀门图例应以图样表示，不得以文字代替绘图。在绘图过程中，如果同一阀门符号表示的阀门用途不同时，可在图形右下角用大写英文名称的字头表示。如必须对某部分进行说明时，说明文字应通俗易懂、简明清晰。有关全工程项目的问题应在首页说明，局部问题应注写在本张图纸内。
