JD745X多功能水泵控制阀工作原理图

　　多功能水泵控制阀如其名称一样是一种多功能且智能的阀门，通常被安装在高层建筑给水系统中，其功能有防止介质倒流、水锤消音等，能够提高水系统的可靠性，多功能水泵控制阀只需操作一个按钮即可实现启闭、流量控制，压力调整等。

　　多功能水泵控制阀工作原理：

　　当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。

　　当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。

　　设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。

　　以上是一般多功能水泵控制阀工作原理，本文将特别讲述下标光JD745X多功能水泵控制阀工作过程的原理：

　　(1)停泵状态，阀板在出口端及隔膜上腔静压作用下全部关闭。

　　(2)水泵启动时，水压从旁通管传人下腔，主阀板及缓闭阀板在进口端及下腔水压作用下缓慢开启。

　　(3)在进水端压力作用下，阀板上升到最大开口状态，开口高度由流量决定。

　　(4)停泵瞬间，流量及压力突然降低，主阀板在重力作用下开始向下滑蒋。

　　(5)当流量接近于零时，主阀被关闭，主阀板上留有泄流孔以减弱水锤冲击力;主阀板上、下形成压力差，阀门出口水压从旁通管进入上腔推动膜片压板，使下腔水排人阀门进口，缓闭阀板开始缓闭。

　　(6)缓闭阀板完全关闭泄流孔，阀门回到停泵初始状态。

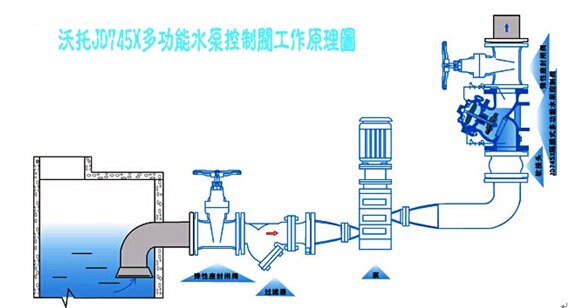

　　JD745X多功能水泵控制阀工作原理图：
