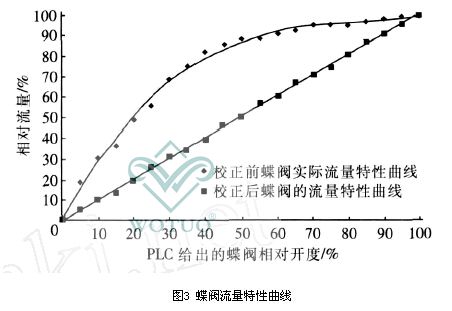

本文在大量数据的基础上,采用统计学曲线拟合的方法,得到了蝶阀流量特性的回归方程,对蝶阀流量特性的试验研究和蝶阀的选用有一定的参考价值。
在蝶阀的流量计算中,广泛地使用通流能力(Flow Coeffieient半)K,或C,这个概念。若用结构参数求K,值,则 5 .0工F气一犷一了(1)式中:F一考一”NZ一蝶阀通道截面积一; DN一一蝶阀公称直径c心 亡—相对于该通道的流体阻力系数。 蝶阀通流能力的计算需要知道雪值。
Cv值就是流量系数,公式:Cv=1.167Q√ r/⊿P,其中Q代表流量,单位是m3/h;r代表流体比重,单位g/cm3;⊿P代表阀两端的压差,单位100Kpa。Kv值与Cv值是公制和英制的区别,及换算为Cv=1.167Kv。每台蝶阀的Cv值是确定的,他是按实际流通截面积来确定的;计算Cv值是用来确定管路中的蝶阀是否能达到工艺要求,最准确的蝶阀公称直径,更好的为客户选型。
公称通径 |
蝶阀开启角度时 蝶阀Kv值流量系数 |
||||||||
DN |
10° |
20° |
30° |
40° |
50° |
60° |
70° |
80° |
90° |
50 |
|
0.9 |
6.3 |
14 |
29 |
53 |
94 |
116 |
118 |
65 |
|
2.5 |
11 |
28 |
50 |
92 |
168 |
245 |
258 |
80 |
|
5.3 |
22 |
50 |
90 |
157 |
282 |
460 |
510 |
100 |
|
9.8 |
40 |
90 |
158 |
268 |
485 |
823 |
926 |
125 |
|
16 |
70 |
150 |
263 |
430 |
766 |
1350 |
1500 |
150 |
|
84 |
113 |
230 |
395 |
640 |
1096 |
1850 |
2170 |
200 |
|
112 |
212 |
405 |
678 |
1084 |
1785 |
3045 |
3842 |
250 |
20 |
155 |
309 |
590 |
989 |
1590 |
2716 |
4765 |
5014 |
300 |
48 |
283 |
384 |
745 |
1253 |
2058 |
3742 |
6820 |
9230 |
350 |
125 |
314 |
660 |
1185 |
2005 |
3222 |
5196 |
9300 |
10790 |
400 |
162 |
413 |
863 |
1545 |
2622 |
4200 |
6772 |
12140 |
14081 |
450 |
198 |
512 |
1070 |
1915 |
3249 |
5216 |
8416 |
15150 |
17842 |
500 |
248 |
630 |
1325 |
2365 |
4015 |
6440 |
10400 |
18624 |
22030 |
600 |
356 |
905 |
1899 |
3408 |
5778 |
9273 |
14985 |
26758 |
31780 |
700 |
485 |
1236 |
2580 |
4640 |
7862 |
12628 |
20358 |
36482 |
43200 |
750 |
556 |
1586 |
3420 |
7280 |
12300 |
18624 |
29372 |
40050 |
49780 |
800 |
630 |
2012 |
5080 |
9700 |
15000 |
22205 |
34508 |
47580 |
55000 |
注:蝶阀旋转90°=完全开启。压降为1LBF/IN²,加仑/分钟的Cv值,英国每分钟加仑时,Kv乘以0.963,美国每分钟回味仑时,Kv乘以1.156。上海沃托阀门有限公司
