一、电磁阀工作原理概述

电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。

电磁阀的工作原理主要由电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。

二、电磁阀工作原理分类

实际上，根据流过介质的温度，压力等情况，比如管道有压力和自流状态无压力。电磁阀的工作原理是不同的。

比如在自流状态下需要零压启动的，就是通电后，线圈整个把闸体吸起来。

而有压力状态的电磁阀，则是线圈通电后吸出插在闸体上的一个销子，用流体自身的压力把闸体顶起来。

这两种方式的不同之处是，自流状态的电磁阀，因为线圈要吸起整个闸体，所以体积较大 ；而带压状态的电磁阀，只需要吸起销子，所以体积可以做的比较小。

电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)，按照气路数分为2位2通，2位3通，2位4通，2位5通。
电磁阀分为单电控和双电控，指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称为双电控，2位2通，2位3通一般时是单电控（单线圈），2位4通，2位5通可以是单电控（单线圈），也可以是双电控（双线圈）。
一、按被控制管路内的介质及使用工况的不同可将电磁阀分为：液用电磁阀、气用电磁阀、蒸汽电磁阀、燃气电磁阀、油用电磁阀、消防专用电磁阀、制冷电磁阀、防腐电磁阀、高温电磁阀、高压电磁阀、无压差电磁阀、超低温电磁阀（深冷电磁阀）、真空电磁阀等。
二、按电磁阀内部结构不同可分为先导式、直动式、复合式、反冲式、自保持式、脉冲式、双稳态、双向型等。
三、按电磁阀的使用材质不同可分为：铸铁体（灰口铸铁、球墨铸铁）、铜体（铸铜、锻铜）、铸钢体、全不锈钢体（304、316）、非金属材料（ABS、聚四氟乙烯）。
四、按管道中介质的压力不同可分为：真空型（-0.1~0Mpa）、低压型（0~0.8Mpa）、中压型（1.0~2.5Mpa）、高压型（4.0~6.4Mpa）、超高压型（10~21Mpa）
五、按介质温度不同可分为：常温型（~）、中温型（~）、高温型（~）、超高温型（~）、低温型（~）、超低温型（）。
六、按工作电压不同分为：交流电压：AC220V  380V  110V  24V；直流电压：DC24V  12V  6V  220V；一般常用电压为AC220V  DC24V，推荐用户尽量选用常用电压、特殊电压供货周期较长。
七、按电磁阀的防护等级可分为：防爆型、防水型、户外型等。

1、直动式电磁阀工作原理：

原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2、分布直动式电磁阀工作原理：

原理： 它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点： 在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

3、先导式电磁阀工作原理：

原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点： 流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

三、电磁阀工作原理图例

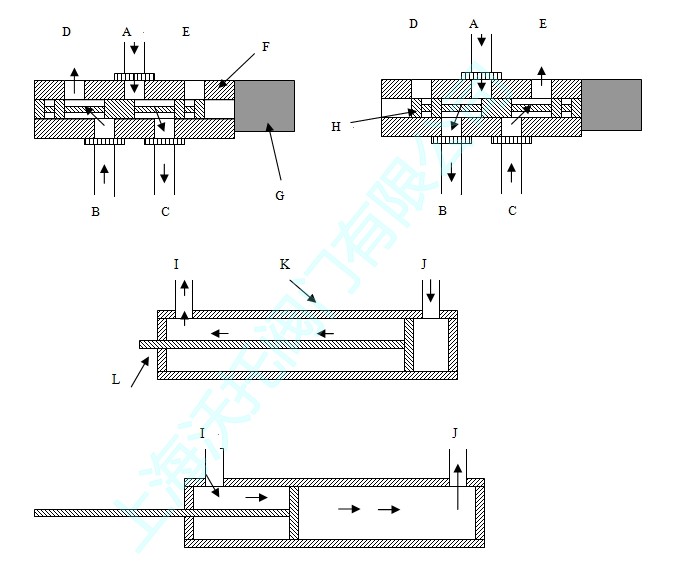

如图：

A—电磁阀进气口；

B、C—电磁阀出气口；

D、E—电磁阀排气口；

F—电磁阀阀体；

G—电磁阀线圈；

H—电磁阀阀芯；

I—汽缸前进气口；

J—汽缸后进气口；

K—汽缸体；

L—汽缸杆；

操作：1、当电磁阀线圈G得电时，阀芯H动作，使压缩空气经电磁阀进气口A，电磁阀出气口C，进入汽缸后进气口J在气压的作用下推动汽缸杆L；而汽缸内的空气经汽缸进气口I，电磁阀出气口B，排气口D排出。

2、当电磁阀线圈G失电时，阀芯H动作，使压缩空气经电磁阀进气口A，电磁阀出气口B，进入汽缸后进气口I在气压的作用下推动汽缸杆L；而汽缸内的空气经汽缸进气口J，电磁阀出气口C，排气口E排出。

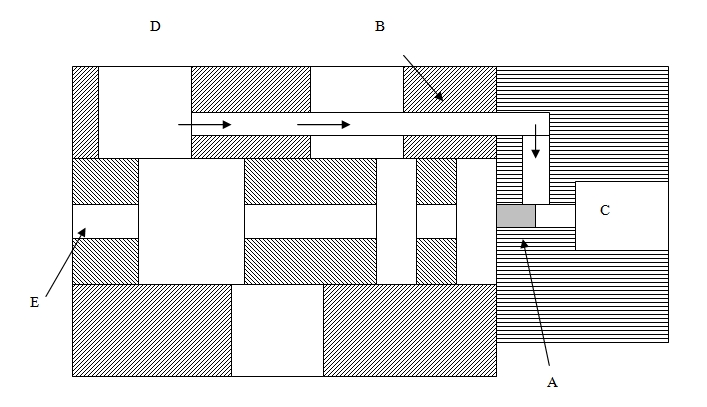

如图：A—小阀芯；B—气管；C—电磁阀铁芯；D—进气口；E—阀芯；

在小阀芯A处应有一个恢复力机构如弹簧，使电磁阀铁芯C失电后小阀芯A能离开电磁阀铁芯C恢复到初态。

动作说明；当电磁阀无电时，由于小阀芯A堵住气管B使阀芯E不会移动。当电磁阀得电时，由于小阀芯A受电磁阀铁芯C的吸引而使气管B打开，使压缩空气推动阀芯E移动。

四 、常用电磁阀工作原理

二位二通电磁阀由阀体和电磁线圈两部分组成，是自带桥式整流电路，并带过电压、过电流安全保护的直动式结构.

     电磁阀线圈不通电。此时，电磁阀铁芯在回复弹簧的作用下靠在双管端，关闭双管端出口，单管端出口处于开启状态，制冷剂从电磁阀单管端出口管流向冷藏室蒸发器、冷冻室蒸发器流回压缩机，实现制冷循环。

      电磁阀线圈通电。此时，电磁阀铁芯在电磁力的作用下克服回复弹簧作用力移到单管端，关闭单管端出口，双管端出口处于开启状态，制冷剂从电磁阀双管端出口管流向冷冻室蒸发器流回压缩机，实现制冷循环。

二位三通电磁阀由阀体和电磁线圈两部分组成，是自带桥式整流电路，并带过电压、过电流安全保护的直动式结构绱欧А?br> 系统中工作状态一：电磁阀线圈不通电。此时，电磁阀铁芯在回复弹簧的作用下靠在双管端，关闭双管端出口，单管端出口处于开启状态，制冷剂从电磁阀单管端出口管流向冷藏室蒸发器、冷冻室蒸发器流回压缩机，实现制冷循环。

系统中工作状态二：电磁阀线圈通电。此时，电磁阀铁芯在电磁力的作用下克服回复弹簧作用力移到单管端，关闭单管端出口，双管端出口处于开启状态，制冷剂从电磁阀双管端出口管流向冷冻室蒸发器流回压缩机，实现制冷循环。电磁阀工作原理
