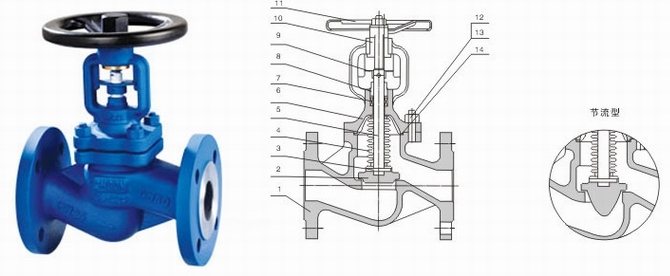

德标波纹管截止阀是在普通截止阀阀腔的阀杆部位增加了波纹管组件，可以有效的防止阀杆密封失效。波纹管密封与填料密封共同作用，形成了双重密封，确保了轴向动密封的可靠性。填料在长时间使用过程中易产生泄漏，设计中采用加载填料压紧机构，使填料的密封更加持久可靠。德标波纹管截止阀采用两节波纹管串联，既保证了行程要求，又防止了波纹管失稳。
德标波纹管截止阀阀门开启和关闭过程中发生扭曲，在阀杆上设置了防转平键。平键既有防转作用，又有导向作用。波纹管阀门开启过程中，平键既受防转方向的水平剪应力作用，又受限位方向的垂直剪应力作用，极易损毁，因此，在阀杆顶部增加了带帽螺母，以限制阀门的开启位置，减少平键的受力。
德标波纹管截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以波纹管截止阀的全开位置，应由阀瓣的行程来决定。
1.手轮、手柄操作的截止阀可安装在管道的任何位置上。
2.手轮、手柄及伟动机构，不允许作起吊用。
3.介质的流向应与阀体所示箭头方向一致。
德标波纹管截止阀，其关键部件--金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。阀瓣与阀体密封面经过精密研磨，组装完毕经过100%试压，全部达到零泄漏。作为辅助密封，在波纹管上面依然保 留了填料函，更增加了可靠性和安全性。高压阀门的金属波纹管均为多层结构，通过液压成形，可保证在最大压力下10000次全行程开/关寿命。
三、德标波纹管截止阀使用优点：
１、双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准。
２、安全环保，没有流体流失，降低能源损失，提高工厂设备安全。
３、使用寿命长，减少维修次数，降低经营成本。
４、坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。
四、德标波纹管截止阀使用范围：
波纹管截止阀适用于导热油、有毒、易燃、渗透性强、污染环境、带放射性的流体介质管路上作切断阀，也可用于调节，是创造无泄漏工厂的优质产品。本阀铸件全部采用精密铸造。
截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。
五、德标波纹管截止阀选用原则：
1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、高压管路上。
2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。
3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。
4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，宜选用。
5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。
6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。
7、城市建设中的供水、供热工程上，公称通经较小的管路，可选用截止、平衡阀或柱塞阀，如公称通经小于150mm的管路上。
最明显优点在开启和关闭过程中，由于阀瓣于阀体密封面间的摩擦力比闸阀小，因而耐磨。
开启高度一般仅为阀座通道直径的1/4，因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。
德标波纹管截止阀的有关知识在之前有讲过一些，这些关于德标波纹管截止阀的内容希望会对大家有所帮助。
