1 大口径波纹管截止阀概述



在石油和化工等装置中，为防止输送有害、有毒或易燃液体介质的外泄，管路中经常使用波纹管截止阀。但是大口径波纹管截止阀由于波纹管行程长，使用过程中易失稳，导致波纹管内壁与阀杆产生摩擦，影响波纹管使用寿命。另外，引导阀杆轴向移动并防止阀杆旋转的平键，常常因为阀门过度开启而增加直的轴向剪应力，容易损坏。根据工况条件，设计了新型大口径波纹管截止阀。



2 、加长颈波纹管截止阀结构特点

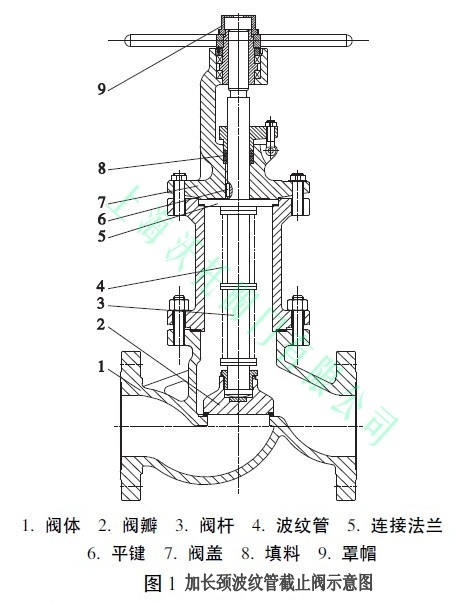

大口径波纹管截止阀( 图1) 主要由阀体、阀瓣、阀杆、波纹管和具有填料函的阀盖等零件组成。在阀体和阀盖之间用螺柱连接有接长管，以形成加长的阀腔。阀杆下部位于阀腔内，其末端用对开螺母固定阀瓣。阀杆上部穿过阀盖上的填料函，阀杆上端部的外螺纹部分与阀杆螺母啮合。阀杆螺母用轴承、轴承压盖连接固定在阀盖上部的座孔内。手轮用方孔与阀杆螺母的方头配合。阀杆升程由罩帽限制。罩帽用内螺纹与阀杆螺母顶端部连接，并用与罩帽上的外螺纹啮合的圆螺母将罩帽、阀杆螺母和手轮一起锁紧固定。填料置于填料函内，由填料压盖加压，保持截止阀原有的填料密封，防止液流介质的泄漏。



波纹管由两节普通行程的波纹管组件串联焊接组成设在阀腔内，上部波纹管端的端面环与连接法兰焊接相连，连接法兰用密封垫夹持在阀盖与接长管连接面间，两波纹管相接的端面环焊接连接。下部波纹管的另一端面环与阀杆下部焊接，防止液流介质从波纹管处泄漏。这样既增大了阀杆的行程，又防止了单个波纹管因行程过长产生扭曲失稳，避免了波纹管管壁的损坏。阀杆与阀盖间设置平键，以引导阀杆在旋转手轮时只能上下轴向移动，不能转动。



3 、大口径波纹管截止阀性能



大口径波纹管截止阀( DN150，PN64) 是在普通截止阀阀腔的阀杆部位增加了波纹管组件，防止阀杆密封失效。波纹管密封与填料密封共同作用，形成了双重密封，确保了轴向动密封的可靠性。填料在长时间使用过程中易产生泄漏，设计中采用加载填料压紧机构，使填料的密封更加持久可靠。大口径波纹管截止阀采用两节波纹管串联，既保证了行程要求，又防止了波纹管失稳。为了防止



波纹管在阀门开启和关闭过程中发生扭曲，在阀杆上设置了防转平键。平键既有防转作用，又有导向作用。阀门开启过程中，平键既受防转方向的水平剪应力作用，又受限位方向的垂直剪应力作用，极易损毁，因此，在阀杆顶部增加了带帽螺母，以限制阀门的开启位置，减少平键的受力。



结语



大口径波纹管截止阀通过采用组合波纹管，解决了过长行程的波纹管失稳而产生的管壁磨损问题，还解决了消除平键轴向垂直剪应力的问题。

4、加长颈波纹管截止阀示意图
